Каталог Duemmel общий 2022 - страница 261

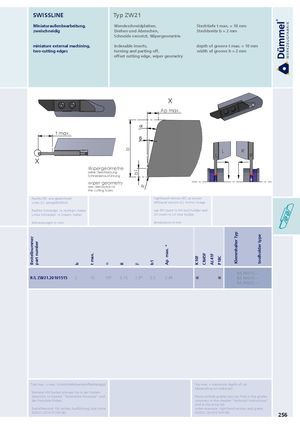

Bestellnummer part number b t max. α R b b1β R b1 max. *Ap K10F CN45F AL41F P18C Klemmhalter Typ toolholder type SWISSLINE Typ ZW21 Miniaturaußenbearbeitung, Wendeschneidplatten, Stechtiefe t max. = 10 mm zweischneidig Drehen und Abstechen, Stechbreite b = 2 mm Schneide versetzt, Wipergeometrie miniature external machining, indexable inserts, depth of groove t max. = 10 mm two-cutting edges turning and parting off, width of groove b = 2 mm offset cutting edge, wiper geometry X Ap max. D t max. E L R L R X Wipergeometrie siehe: Beschreibung Schneidenausführung wiper geometry see: description of the cutting types Rechts (R): wie gezeichnet righthand version (R): as shown Links (L): spiegelbildlich lefthand version (L): mirror image Rechte Schneidpl. in rechtem Halter use RH insert in RH tool holder and Linke Schneidpl. in linkem Halter LH insert in LH tool holder Abmessungen in mm dimensions in mm R/L HW10.∙∙∙ R/L ZW21.20101515 2 10 15° 0.15 1.5° 0.3 0.45   R/L HW15.∙∙∙ R/L HW20.∙∙∙ *Ap max. = max. Schnitttiefe(werkstoffabhängig) *Ap max. = maximum depth of cut (depending on material) Weitere HM Sorten können Sie in der Sorten- übersicht im Kapitel "Technische Hinweise" und More carbide grades you can find in the grades der Preisliste finden. summary in the chapter "technical instructions" and in the price list. Bestellbeispiel: für rechte Ausführung und Sorte order-example: righthand version and grade RZW21.20101515/P18C RZW21.20101515/P18C 256
