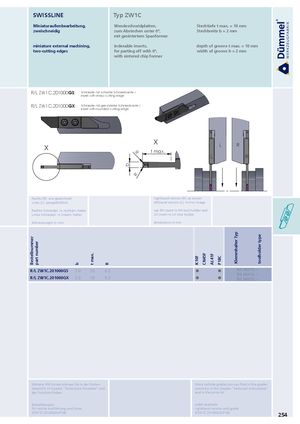

Каталог Duemmel общий 2022 - страница 259

SWISSLINE Typ ZW1C Miniaturaußenbearbeitung, Wendeschneidplatten, Stechtiefe t max. = 10 mm zweischneidig zum Abstechen unter 0°, Stechbreite b = 2 mm mit gesintertem Spanformer miniature external machining, indexable inserts, depth of groove t max. = 10 mm two-cutting edges for parting off with 0°, width of groove b = 2 mm with sintered chip former R/L ZW1C.201000GS: Schneide mit scharfer Schneidkante / insert with sharp cutting edge R/L ZW1C.201000GX: Schneide mit gerundeter Schneidkante / insert with rounded cutting edge X L R X t max. R L R b R Rechts (R): wie gezeichnet righthand version (R): as shown Links (L): spiegelbildlich lefthand version (L): mirror image Rechte Schneidpl. in rechtem Halter use RH insert in RH tool holder and Linke Schneidpl. in linkem Halter LH insert in LH tool holder Abmessungen in mm dimensions in mm Klemmhalter Typ toolholder type Bestellnummer part number t max. CN45F AL41F K10F P18C b R R/L ZW1C.201000GS 2.0 10 0.2   R/L HW10.∙∙∙ R/L HW15.∙∙∙ R/L ZW1C.201000GX 2.0 10 0.2   R/L HW20.∙∙∙ Weitere HM Sorten können Sie in der Sorten- More carbide grades you can find in the grades übersicht im Kapitel "Technische Hinweise" und summary in the chapter "technical instructions" der Preisliste finden. and in the price list. Bestellbeispiel: order-example: für rechte Ausführung und Sorte righthand version and grade RZW1C.201000GS/P18C RZW1C.201000GS/P18C 254
