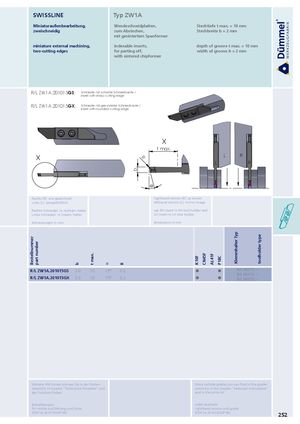

SWISSLINE Typ ZW1A
| zweischneidig | zum Abstechen, | Stechbreite b = 2 mm |
| mit gesintertem Spanformer | ||
| miniature external machining, | indexable inserts, | depth of groove t max. = 10 mm |
| two-cutting edges | for parting off, | width of groove b = 2 mm |
with sintered chipformer
R/L ZW1A.201015GS: Schneide mit scharfer Schneidkante / insert with sharp cutting edge R/L ZW1A.201015GX: Schneide mit gerundeter Schneidkante / insert with rounded cutting edge
X
t max.
X R L R
L R
D
| Rechts (R): wie gezeichnet | righthand version (R): as shown |
| Links (L): spiegelbildlich | lefthand version (L): mirror image |
| Rechte Schneidpl. in rechtem Halter | use RH insert in RH tool holder and |
| Linke Schneidpl. in linkem Halter | LH insert in LH tool holder |
| Abmessungen in mm | dimensions in mm |
R/L ZW1A.201015GS R/L HW10.∙∙∙
| 2.0 | 10 | 15° | 0.2 | | | ||
| R/L HW15.∙∙∙ | |||||||
| R/L ZW1A.201015GX | 2.0 | 10 | 15° | 0.2 | | | R/L HW20.∙∙∙ |
RZW1A.201015GS/P18C RZW1A.201015GS/P18C 252
