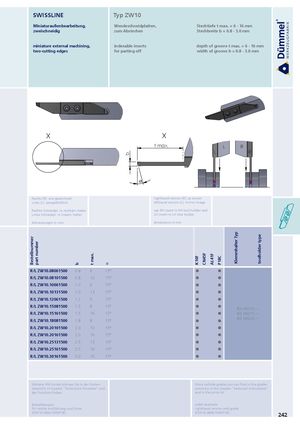

Каталог Duemmel общий 2022 - страница 247

Bestellnummer part number b t max. α b K10F CN45F AL41F P18C Klemmhalter Typ toolholder type SWISSLINE Typ ZW10 Miniaturaußenbearbeitung, Wendeschneidplatten, Stechtiefe t max. = 6 - 16 mm zweischneidig zum Abstechen Stechbreite b = 0.8 - 3.0 mm miniature external machining, indexable inserts depth of groove t max. = 6 - 16 mm two-cutting edges for parting off width of groove b = 0.8 - 3.0 mm X X t max. L R L R D Rechts (R): wie gezeichnet righthand version (R): as shown Links (L): spiegelbildlich lefthand version (L): mirror image Rechte Schneidpl. in rechtem Halter use RH insert in RH tool holder and Linke Schneidpl. in linkem Halter LH insert in LH tool holder Abmessungen in mm dimensions in mm R/L ZW10.08061500 0.8 6 15°   R/L ZW10.08101500 0.8 10 15°   R/L ZW10.10061500 1.0 6 15°   R/L ZW10.10131500 1.0 13 15°   R/L ZW10.12061500 1.2 6 15°   R/L ZW10.15081500 1.5 8 15°   R/L HW10.∙∙∙ R/L ZW10.15161500 1.5 16 15°   R/L HW15.∙∙∙ R/L ZW10.18081500 1.8 8 15°   R/L HW20.∙∙∙ R/L ZW10.20101500 2.0 10 15°   R/L ZW10.20161500 2.0 16 15°   R/L ZW10.25131500 2.5 13 15°   R/L ZW10.25161500 2.5 16 15°   R/L ZW10.30161500 3.0 16 15°   Weitere HM Sorten können Sie in der Sorten- More carbide grades you can find in the grades übersicht im Kapitel "Technische Hinweise" und summary in the chapter "technical instructions" der Preisliste finden. and in the price list. Bestellbeispiel: order-example: für rechte Ausführung und Sorte righthand version and grade RZW10.08061500/P18C RZW10.08061500/P18C 242
