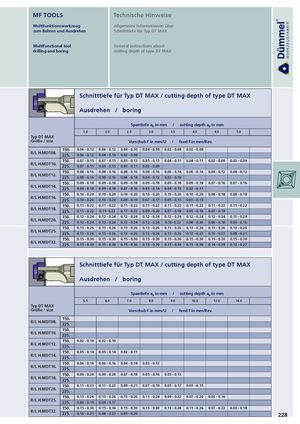

zum Bohren und Ausdrehen Schnitttiefe für Typ DT MAX
Multifunctional tool General instructions about drilling and boring cutting depth of type DT MAX
Schnitttiefe für Typ DT MAX / cutting depth of type DT MAX
Ausdrehen / boring
| Span | tiefe ap in m | m / cu | tting depth | ap in mm | |||||
| 1.0 | 2.0 | 2.5 | 3.0 | 3.5 | 4.0 | 4.5 | 5.0 | ||
| Typ DT MAX Größe / size | Vorsch | ub f in mm | /U / fe | ed f in mm/ | Rev. | ||||
| 150. | 0.06 - 0.12 | 0.06 - 0.12 | 0.04 - 0.10 | 0.04 - 0.10 | 0.02 - 0.08 | 0.02 - 0.08 | |||
| R/L H.MDT08. | 225. | 0.06 - 0.12 | 0.04 - 0.10 | 0.02 - 0.08 | |||||
| 150. | 0.07 - 0.15 | 0.07 - 0.15 | 0.05 - 0.13 | 0.05 - 0.13 | 0.04 - 0.11 | 0.04 - 0.11 | 0.02 - 0.09 | 0.02 - 0.09 | |
| R/L H.MDT10. | 225. | 0.07 - 0.15 | 0.05 - 0.13 | 0.03 - 0.11 | 0.02 - 0.09 | ||||
| 150. | 0.08 - 0.16 | 0.08 - 0.16 | 0.08 - 0.16 | 0.08 - 0.16 | 0.06 - 0.14 | 0.06 - 0.14 | 0.04 - 0.12 | 0.04 - 0.12 | |
| R/L H.MDT12. | 225. | 0.08 - 0.16 | 0.08 - 0.16 | 0.06 - 0.14 | 0.04 - 0.12 | 0.02 - 0.10 | |||
| 150. | 0.09 - 0.18 | 0.09 - 0.18 | 0.09 - 0.18 | 0.09 - 0.18 | 0.09 - 0.18 | 0.09 - 0.18 | 0.07 - 0.16 | 0.07 - 0.16 | |
| R/L H.MDT14. | 225. | 0.09 - 0.18 | 0.09 - 0.18 | 0.07 - 0.16 | 0.05 - 0.14 | 0.04 - 0.13 | 0.02 - 0.11 | ||
| 150. | 0.10 - 0.20 | 0.10 - 0.20 | 0.10 - 0.20 | 0.10 - 0.20 | 0.10 - 0.20 | 0.10 - 0.20 | 0.08 - 0.18 | 0.08 - 0.18 | |
| R/L H.MDT16. | 225. | 0.10 - 0.20 | 0.10 - 0.20 | 0.09 - 0.19 | 0.07 - 0.17 | 0.05 - 0.15 | 0.03 - 0.13 | ||
| 150. | 0.11 - 0.22 | 0.11 - 0.22 | 0.11 - 0.22 | 0.11 - 0.22 | 0.11 - 0.22 | 0.11 - 0.22 | 0.11 - 0.22 | 0.11 - 0.22 | |
| R/L H.MDT18. | 225. | 0.11 - 0.22 | 0.11- 0.22 | 0.11 - 0.22 | 0.09 - 0.20 | 0.07 - 0.18 | 0.05 - 0.16 | 0.03 - 0.14 | |
| 150. | 0.12 - 0.24 | 0.12 - 0.24 | 0.12 - 0.24 | 0.12 - 0.24 | 0.12 - 0.24 | 0.12 - 0.24 | 0.12 - 0.24 | 0.12 - 0.24 | |
| R/L H.MDT20. | 225. | 0.12 - 0.24 | 0.12 - 0.24 | 0.12 - 0.24 | 0.12 - 0.24 | 0.10- 0.22 | 0.08 - 0.20 | 0.06 - 0.18 | 0.04 - 0.16 |
| 150. | 0.13 - 0.26 | 0.13 - 0.26 | 0.13 - 0.26 | 0.13 - 0.26 | 0.13 - 0.26 | 0.13 - 0.26 | 0.13 - 0.26 | 0.13 - 0.26 | |
| R/L H.MDT25. | 225. | 0.13 - 0.26 | 0.13 - 0.26 | 0.13 - 0.26 | 0.13 - 0.26 | 0.13 - 0.26 | 0.12 - 0.25 | 0.10 - 0.23 | 0.08 - 0.21 |
| 150. | 0.15 - 0.30 | 0.15 - 0.30 | 0.15 - 0.30 | 0.15 - 0.30 | 0.15 - 0.30 | 0.15 - 0.30 | 0.15 - 0.30 | 0.15 - 0.30 | |
| R/L H.MDT32. | 225. | 0.15 - 0.30 | 0.15 - 0.30 | 0.15 - 0.30 | 0.15 - 0.30 | 0.15 - 0.30 | 0.15 - 0.30 | 0.14 - 0.29 | 0.12 - 0.27 |
Schnitttiefe für Typ DT MAX / cutting depth of type DT MAX
Ausdrehen / boring
| Span | tiefe ap in m | m / cu | tting depth | ap in mm | |||||
| 5.5 | 6.0 | 7.0 | 8.0 | 9.0 | 10.0 | 12.0 | 14.0 | ||
| Typ DT MAX Größe / size | Vorsch | ub f in mm | /U / fee | d f in mm/R | ev. | ||||
| 150. | |||||||||
| R/L H.MDT08. | 225. | ||||||||
| 150. | |||||||||
| R/L H.MDT10. | 225. | ||||||||
| 150. | 0.02 - 0.10 | 0.02 - 0.10 | |||||||
| R/L H.MDT12. | 225. | ||||||||
| 150. | 0.05 - 0.14 | 0.05 - 0.14 | 0.02 - 0.11 | ||||||
| R/L H.MDT14. | 225. | ||||||||
| 150. | 0.06 - 0.16 | 0.06 - 0.16 | 0.04 - 0.14 | 0.02 - 0.12 | |||||
| R/L H.MDT16. | 225. | ||||||||
| 150. | 0.09 - 0.20 | 0.09 - 0.20 | 0.07 - 0.18 | 0.05 - 0.16 | 0.03 - 0.13 | ||||
| R/L H.MDT18. | 225. | ||||||||
| 150. | 0.11 - 0.23 | 0.11 - 0.23 | 0.09 - 0.21 | 0.07 - 0.19 | 0.05 - 0.17 | 0.03 - 0.15 | |||
| R/L H.MDT20. | 225. | ||||||||
| 150. | 0.13 - 0.26 | 0.13 - 0.26 | 0.13 - 0.26 | 0.11 - 0.24 | 0.09 - 0.22 | 0.07 - 0.20 | 0.03 - 0.16 | ||
| R/L H.MDT25. | 225. | 0.06 - 0.19 | 0.04 - 0.17 | ||||||
| R/L H.MDT32. | 150. 225. | 0.15 - 0.30 0.10 - 0.25 | 0.15 - 0.30 0.08 - 0.23 | 0.15 - 0.30 0.05 - 0.20 | 0.15 - 0.30 | 0.13 - 0.28 | 0.11 - 0.26 | 0.07 - 0.22 | 0.03 - 0.18 |
