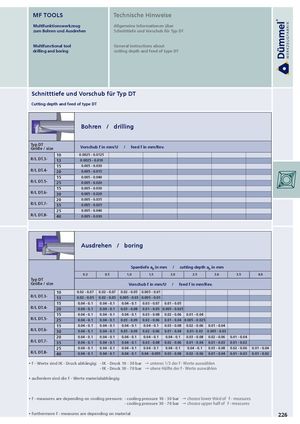

zum Bohren und Ausdrehen Schnitttiefe und Vorschub für Typ DT
Multifunctional tool General instructions about drilling and boring cutting depth and feed of type DT
Schnitttiefe und Vorschub für Typ DT
Cutting depth and feed of type DT
Bohren / drilling
| Typ DT Größe / size | Vorschub f in mm/U | / feed f in mm/Rev. |
| 10 | 0.0025 - 0.0125 | |
| R/L DT.3- 13 | 0.0025 - 0.010 | |
| 15 | 0.005 - 0.030 | |
| R/L DT.4- 20 | 0.005 - 0.015 | |
| 15 | 0.005 - 0.040 | |
| R/L DT.5- 25 | 0.005 - 0.020 | |
| 15 | 0.005 - 0.030 | |
| R/L DT.6- 30 | 0.005 - 0.020 | |
| 20 | 0.005 - 0.035 | |
| R/L DT.7- 35 | 0.005 - 0.025 | |
| 25 | 0.005 - 0.040 | |
| R/L DT.8- 40 | 0.005 - 0.030 |
| Ausdr | ehen | / borin | g | |||||||
| Span | tiefe ap in m | m / cu | tting depth | ap in mm | ||||||
| 0.2 | 0.5 | 1,0 | 1,5 | 2.0 | 2.5 | 3.0 | 3.5 | 4.0 | ||
| Typ DT Größe / size | Vorsch | ub f in mm | /U / fe | ed f in mm/ | Rev. | |||||
| 10 | 0.02 - 0.07 | 0.02 - 0.07 | 0.02 - 0.05 | 0.005 - 0.01 | ||||||
| R/L DT.3- | 13 | 0.02 - 0.05 | 0.02 - 0.05 | 0.005 - 0.03 | 0.005 - 0.01 | |||||
| 15 | 0.04 - 0.1 | 0.04 - 0.1 | 0.04 - 0.1 | 0.03 - 0.07 | 0.01 - 0.05 | |||||
| R/L DT.4- | 20 | 0.04 - 0.1 | 0.04 - 0.1 | 0.03 - 0.08 | 0.01 - 0.05 | 0.005 - 0.025 | ||||
| 15 | 0.04 - 0.1 | 0.04 - 0.1 | 0.04 - 0.1 | 0.03 - 0.08 | 0.02 - 0.06 | 0.01 - 0.04 | ||||
| R/L DT.5- | 25 | 0.04 - 0.1 | 0.04 - 0.1 | 0.03 - 0.09 | 0.02 - 0.06 | 0.01 - 0.04 | 0.005 - 0.025 | |||
| 15 | 0.04 - 0.1 | 0.04 - 0.1 | 0.04 - 0.1 | 0.04 - 0.1 | 0.03 - 0.08 | 0.02 - 0.06 | 0.01 - 0.04 | |||
| R/L DT.6- | 30 | 0.04 - 0.1 | 0.04 - 0.1 | 0.03 - 0.09 | 0.02 - 0.06 | 0.01 - 0.04 | 0.01- 0.03 | 0.005 - 0.03 | ||
| 20 | 0.04 - 0.1 | 0.04 - 0.1 | 0.04 - 0.1 | 0.04 - 0.1 | 0.04 - 0.1 | 0.03 - 0.08 | 0.02 - 0.06 | 0.01 - 0.04 | ||
| R/L DT.7- | 35 | 0.04 - 0.1 | 0.04 - 0.1 | 0.04 - 0.1 | 0.03 - 0.08 | 0.02 - 0.06 | 0.01 - 0.04 | 0.01 - 0.03 | 0.01 - 0.02 | |
| 25 | 0.04 - 0.1 | 0.04 - 0.1 | 0.04 - 0.1 | 0.04 - 0.1 | 0.04 - 0.1 | 0.04 - 0.1 | 0.03 - 0.08 | 0.02 - 0.06 | 0.01 - 0.04 | |
| R/L DT.8- | 40 | 0.04 - 0.1 | 0.04 - 0.1 | 0.04 - 0.1 | 0.04 - 0.095 | 0.03 - 0.08 | 0.02 - 0.06 | 0.01 - 0.04 | 0.01 - 0.03 | 0.01 - 0.02 |
- f - Werte sind IK - Druck abhängig: - IK - Druck 10 - 30 bar → unteres 1/3 der f - Werte auswählen
- IK - Druck 30 - 70 bar → obere Hälfte der f - Werte auswählen
- außerdem sind die f - Werte materialabhängig
- f - measures are depending on cooling pressure: - cooling pressure 10 - 30 bar → choose lower third of f - measures
- cooling pressure 30 - 70 bar → choose upper half of f - measures
- furthermore f - measures are depending on material 226
