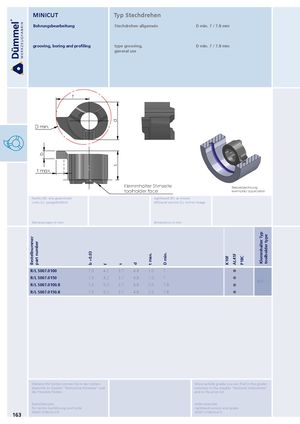

MINICUT Typ Stechdrehen Bohrungsbearbeitung Stechdrehen allgemein D min. 7 / 7.8 mm grooving, boring and profiling type grooving, D min. 7 / 7.8 mm general use f d D min. b s t max. Klemmhalter Stirnseite Beispielzeichnung toolholder face exemplary application Rechts (R): wie gezeichnet righthand (R): as shown Links (L): spiegelbildlich lefthand version (L): mirror image Abmessungen in mm dimensions in mm Klemmhalter Typ toolholder type Bestellnummer part number b +0.03 D min. t max. AL41F K10F P18C d s f R/L S007.0100 1.0 4.2 3.7 4.8 1.0 7  R/L S007.0150 1.5 4.2 3.7 4.8 1.0 7  607.∙∙∙ R/L S007.0100.8 1.0 5.2 3.7 4.8 2.0 7.8  R/L S007.0150.8 1.5 5.2 3.7 4.8 2.0 7.8  Weitere HM Sorten können Sie in der Sorten- More carbide grades you can find in the grades übersicht im Kapitel "Technische Hinweise" und summary in the chapter "technical instructions" der Preisliste finden. and in the price list. Bestellbeispiel: order-example: für rechte Ausführung und Sorte righthand version and grade RS007.0100/AL41F RS007.0100/AL41F 163
