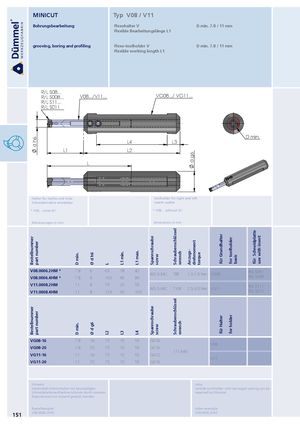

MINICUT Typ V08 / V11 Bohrungsbearbeitung Flexohalter V D min. 7.8 / 11 mm Flexible Bearbeitungslänge L1 grooving, boring and profiling Flexo-toolholder V D min. 7.8 / 11 mm Flexible working length L1 R/L S08... R/L S008... V08.../V11... VG08.../ VG11... R/L S11... R/L S011 D min. d h6 L4 L3 L1 L2 d g6 L Halter für rechte und linke toolholder for right and left Schneideinsätze einsetzbar inserts usable * V08... ohne IK! * V08... without IK! Abmessungen in mm dimensions in mm Schraubenschlüssel für Schneidplatte für Grundhalter use with insert Spannschraube Bestellnummer for toolholder drehmoment part number Anzugs- L1 max. wrench L1 min. torque Ø d h6 D min. screw basic L V08.0006.2HM * 7.8 6 65 18 42 R/L S08 / M2.6-MC T8F 1.0-1.5 Nm VG08 V08.0006.4HM * 7.8 6 103 40 80 R/L S008 V11.0008.2HM 11 8 79 20 55 R/L S11 / M3.5-MC T10F 2.5-3.0 Nm VG11 V11.0008.4HM 11 8 129 50 105 R/L S011 Schraubenschlüssel Spannschraube Bestellnummer part number for holder für Halter wrench Ø d g6 D min. screw L2 L3 L4 VG08-16 7.8 16 75 10 55 G016 V08 VG08-20 7.8 20 75 10 55 G016 111.645 VG11-16 11 16 75 10 55 G012 V11 VG11-20 11 20 75 10 55 G016 Hinweis: note: Hartmetall-Klemmhalter mit beschädigter carbide-toolholder with damaged seating can be Schneidplattenaufnahme können durch unseren repaired by Dümmel. Reparaturservice instand gesetzt werden. Bestellbeispiel: order-example: V08.0006.2HM V08.0006.2HM 151
