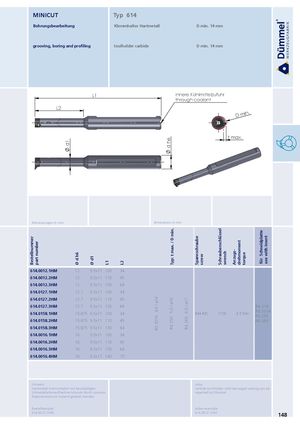

Каталог Duemmel общий 2022 - страница 153

MINICUT Typ 614 Bohrungsbearbeitung Klemmhalter Hartmetall D min. 14 mm grooving, boring and profiling toolholder carbide D min. 14 mm L1 innere Kühlmittelzufuhr through coolant L2 in. Dm t max. d h6 d1 Abmessungen in mm dimensions in mm Typ: t max. / D min. Schraubenschlüssel für Schneidplatte use with insert Spannschraube Bestellnummer drehmoment part number Anzugs- wrench torque Ø d h6 screw Ø d1 L1 L2 614.0012.1HM 12 9.5x11 100 34 614.0012.2HM 12 9.5x11 110 45 614.0012.3HM 12 9.5x11 130 64 614.0127.1HM 12.7 9.5x11 100 34 R/L S014: 4.0 / ø14 614.0127.2HM 12.7 9.5x11 110 45 R/L S55: 5.5 / ø16 R/L S65: 6.5 / ø17 614.0127.3HM 12.7 9.5x11 130 64 R/L S14 R/L S014 614.0158.1HM 15.875 9.5x11 100 34 M4-MC T15F 4.5 Nm R/L S55 614.0158.2HM 15.875 9.5x11 110 45 R/L S65 614.0158.3HM 15.875 9.5x11 130 64 614.0016.1HM 16 9.5x11 100 34 614.0016.2HM 16 9.5x11 110 45 614.0016.3HM 16 9.5x11 130 64 614.0016.4HM 16 9.5x11 140 75 Hinweis: note: Hartmetall-Klemmhalter mit beschädigter carbide-toolholder with damaged seating can be Schneidplattenaufnahme können durch unseren repaired by Dümmel. Reparaturservice instand gesetzt werden. Bestellbeispiel: order-example: 614.0012.1HM 614.0012.1HM 148
