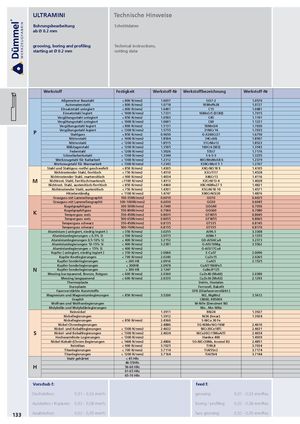

grooving, boring and profiling Technical instructions,
starting at Ø 0.2 mm cutting data
| Werkstoff | Festigkeit | Werkstoff-Nr | Werkstoffbezeichnung | Werkstoff-Nr | |
| Allgemeiner Baustahl | < 800 N/mm2 | 1.0037 | St37-2 | 1.0570 | |
| Automatenstahl | < 800 N/mm2 | 1.0718 | 9SMnPb28 | 1.0727 | |
| Einsatzstahl unleiert | < 800 N/mm2 | 10401 | C15 | 10481 | |
| g Einsatzstahl legiert | < 1000 N/mm2 | . 1.7331 | 16MnCr5(EC80) | . 1.7015 | |
| Vergütungsstahl unlegiert | < 850 N/mm2 | 1.0503 | C45 | 1.1191 | |
| Vergütungsstahl unlegiert | < 1000 N/mm2 | 1.0601 | C60 | 1.1221 | |
| Vergütungsstahl legiert Vergütungsstahl legiert | < 800 N/mm2 < 1300 N/mm2 | 1.5131 1.5755 | 50MnSi4 31NiCr14 | 1.7030 1.7033 | |
| P | Stahlguss Nitithl | < 850 N/mm2 1000 N/2 | 0.9650 18504 | G-X260Cr27 34CAl6 | 1.6750 18507 |
| rersa Nitrierstahl | < mm < 1200 N/mm2 | . 1.8515 | r 31CrMo12 | . 1.8523 | |
| Wälzlagerstahl Federstahl | < 1200 N/mm2 < 1200 N/mm2 | 1.3505 15026 | 100Cr6(W3) 55Si7 | 1.3543 17176 | |
| Schnellarbeitsstahl | < 1300 N/mm2 | . 1.3344 | S 6-5-3 | . 1.3255 | |
| Werkzeugstahl für Kaltarbeit Werkzeugstahl für Warmarbeit | < 1300 N/mm2 < 1300 N/mm2 | 1.2312 1.2343 | 40CrMnMoS8 6 X38CrMoV 5 1 | 1.2379 1.2767 | |
| Stahl und Stahlguss rostfeigeschwefelt | < 850 N/mm2 | 1.4305 | X8CrNiS18 9 | 1.4105 | |
| Nichtrostender Stahl, ferritisch Nichtrostender Stahl, martensitisch | < 750 N/mm2 < 900 N/mm2 | 1.4510 1.4034 | X3CrTi17 X46Cr13 | 1.4528 1.4116 | |
| M | Nichtrost. Stahl, ferritisch/martensit. | 1.4313 | X3CrNi13-4 | 1.4028 | |
| Nichtrost. Stahl, austenitisch/ferritisch Nichtrostender Stahl, austenitisch | < 850 N/mm2 < 750 N/mm2 | 1.4460 1.4301 | X8CrNiMo27 5 X5CrNi18-10 | 1.4821 1.4571 | |
| Hitzebeständig | < 1100 N/mm2 | 1.4747 | X80CrNiSi20 | 1.4876 | |
| Grauguss mit Lammellengraphit | 100-350N/mm2 | 0.6010 | GG10 | 0.6025 | |
| Grauguss mit Lammellengraphit Kugelgraphitguss | 300-1000N/mm2 300-500N/mm2 | 0.6030 0.7040 | GG30 GGG40 | 0.6045 0.7050 | |
| K | Kugelgraphitguss | 550-800N/mm2 | 0.7060 | GGG60 | 0.7080 |
| Temperguss weis Temperguss weis | 350-450N/mm2 500-650N/mm2 | 0.8035 0.8055 | GTW35 GTW55 | 0.8045 0.8065 | |
| Temperguss schwarz Tmr hr | 350-450N/mm2 500-700N/mm2 | 0.8135 08155 | GTS35 GTS55 | 0.8145 08170 | |
| epeguss scwaz Alii li idi li | 350 N/2 | . 30255 | Al995 | . 33308 | |
| umnum( unegert, nerg egert) Aluminiumlegierungen < 0,5% Si | < mm < 500 N/mm2 | . 3.0515 | , AlMn1 | . 3.1355 | |
| Aluminiumlegierungen 0,5-10% Si | < 400 N/mm2 | 3.2152 | GD-AlSi6Cu4 | 3.2373 | |
| Aluminiumlegierungen 10-15% Si Aluminiumlegierungen > 15% Si | < 400 N/mm2 < 400 N/mm2 | 3.2381 | G-AlSi10Mg G-AlSi17Cu4 | 3.5562 | |
| Kupfer( unlegiert, niedrig legiert) | < 350 N/mm2 | 2.0060 | E-Cu57 | 2.0090 | |
| Kupfer-Knetlegierungen | < 700 N/mm2 | 2.0240 | CuZn15 | 2.0265 | |
| Kupfer-Sonderlegierungen | < 200 HB | 2.0916 | CuAl5 | 2.1525 | |
| Kupfer-Sonderlegierungen | < 300HB | 2.0978 | CuAl11Ni6Fe5 | ||
| N | Kupfer-Sonderlegierungen | > 300 HB | 2.1247 | CuBe2F125 | |
| Messing kurzspanend, Bronze, Rotguss | < 600 N/mm2 | 2.0360 | CuZn40(Ms60) | 2.0380 | |
| Messing langspanend | < 600 N/mm2 | 2.0335 | CuZn36(Ms63) | 2.1293 | |
| Thermoplaste Duroplaste | Delrin, Hostalen Ferrozell, Bakelit | ||||
| Faserverstärkte Kunststoffe Magnesium und Magnesiumlegierungen | < 850 N/mm2 | 3.5200 | GFK(Glasfaserverstärkt) M2, MgMn2 | 3.5612 | |
| Graphit Wolfram und Wolframlegierungen | C8000, R8500X W-NiFe(Densimet W) | ||||
| Molybdän und Molybdänlegierungen | Mo, Mo-50Re | ||||
| Reinnickel | 1.3911 | RNi24 | 1.3927 | ||
| Nickellegierungen | 1.3912 | Ni36(Invar) | 1.3924 | ||
| Nickellegierungen | < 850 N/mm2 | 2.4360 | S-NiCu 30 Fe | ||
| Nickel-Chromlegierungen | 2.4886 | SG-NiMo16Cr16W | 2.4610 | ||
| Nickel- und Kobaltlegierungen | < 1300 N/mm2 | 2.4632 | NiCr20Co18Ti | 2.4631 | |
| S | Nickel- und Kobaltlegierungen Hochwarmfeste Legierungen | < 1300 N/mm2 < 1300 N/mm2 | 2.4634 | NiCo20Cr15MoAlTi Hardox 400 | 2.4654 1.4939 |
| Nickel-Kobalt-(Chrom-)legierungen | < 1400 N/mm2 | 2.4806 | SG-NiCr20Nb, Inconel 82 | 2.4851 | |
| Reintitan Titanlegierungen | < 900 N/mm2 < 700 N/mm2 | 3.7025 3.7114 | Ti99,8 TiAl5Sn2 | 3.7034 3.7174 | |
| Titanlegierungen | < 1200 N/mm2 | 3.7164 | TiAl5V4 | 3.7144 | |
| Stahlgehärtet | < 45 HRc 46HR | ||||
| H | -55c 56-60 HRc | ||||
| 61-65 HRc 65-70 HRc | |||||
| Vors | chub f: | feed f: | |||
| Stech | drehen: 0,01 - 0,03 mm/U | grooving: 0,01 | - 0,03 mm/Rev. | ||
| Ausd | rehen / Kopieren: 0,02 - 0,08 mm/U | boring / profiling: 0,02 | - 0,08 mm/Rev. | ||
| Axials | techen: 0,02 - 0,05 mm/U | face grooving: 0,02 | - 0,05 mm/Rev. |
