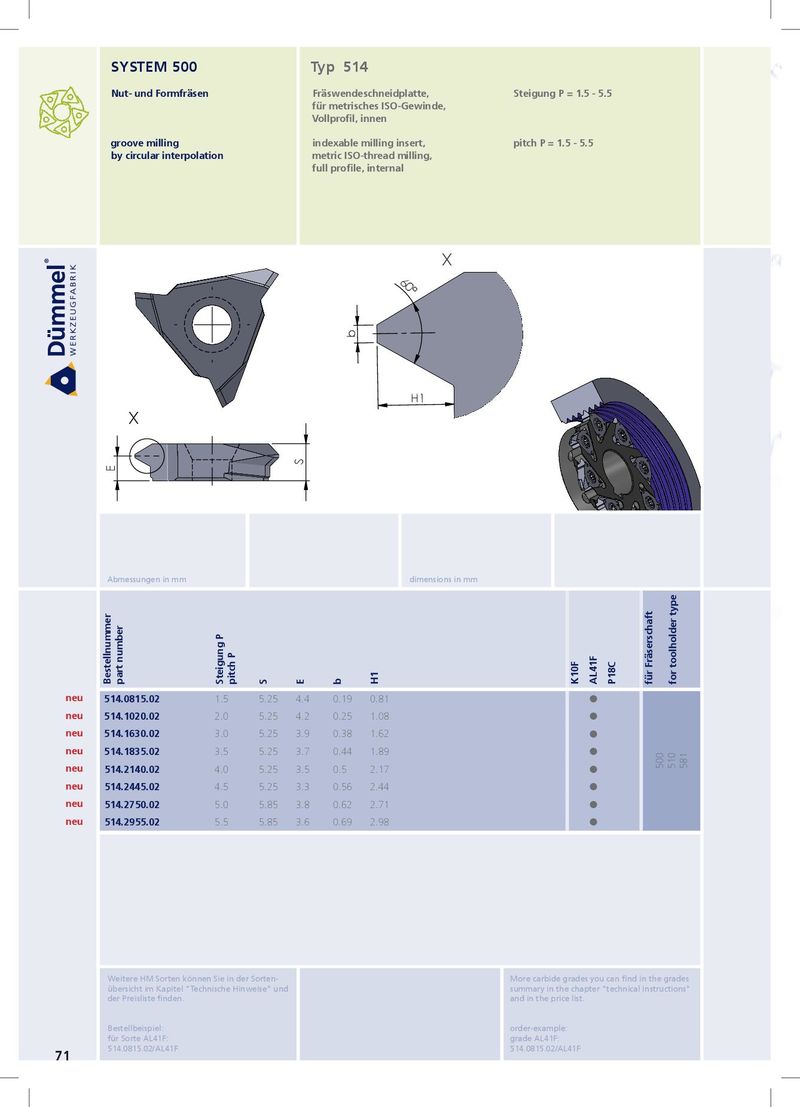

SYSTEM 500 Typ 514 Nut- und Formfräsen Fräswendeschneidplatte, Steigung P = 1.5 - 5.5 für metrisches ISO-Gewinde, Vollprofil, innen groove milling indexable milling insert, pitch P = 1.5 - 5.5 by circular interpolation metric ISO-thread milling, full profile, internal X 60 ° b H1 X S E Abmessungen in mm dimensions in mm for toolholder type für Fräserschaft Bestellnummer part number Steigung P pitch P AL41F K10F P18C H1 b S E neu 514.0815.02 1.5 5.25 4.4 0.19 0.81  neu 514.1020.02 2.0 5.25 4.2 0.25 1.08  neu 514.1630.02 3.0 5.25 3.9 0.38 1.62  neu 514.1835.02 3.5 5.25 3.7 0.44 1.89  500 510 581 neu 514.2140.02 4.0 5.25 3.5 0.5 2.17  neu 514.2445.02 4.5 5.25 3.3 0.56 2.44  neu 514.2750.02 5.0 5.85 3.8 0.62 2.71  neu 514.2955.02 5.5 5.85 3.6 0.69 2.98  Weitere HM Sorten können Sie in der Sorten- More carbide grades you can find in the grades übersicht im Kapitel "Technische Hinweise" und summary in the chapter "technical instructions" der Preisliste finden. and in the price list. Bestellbeispiel: order-example: für Sorte AL41F: grade AL41F: 514.0815.02/AL41F 514.0815.02/AL41F 71
