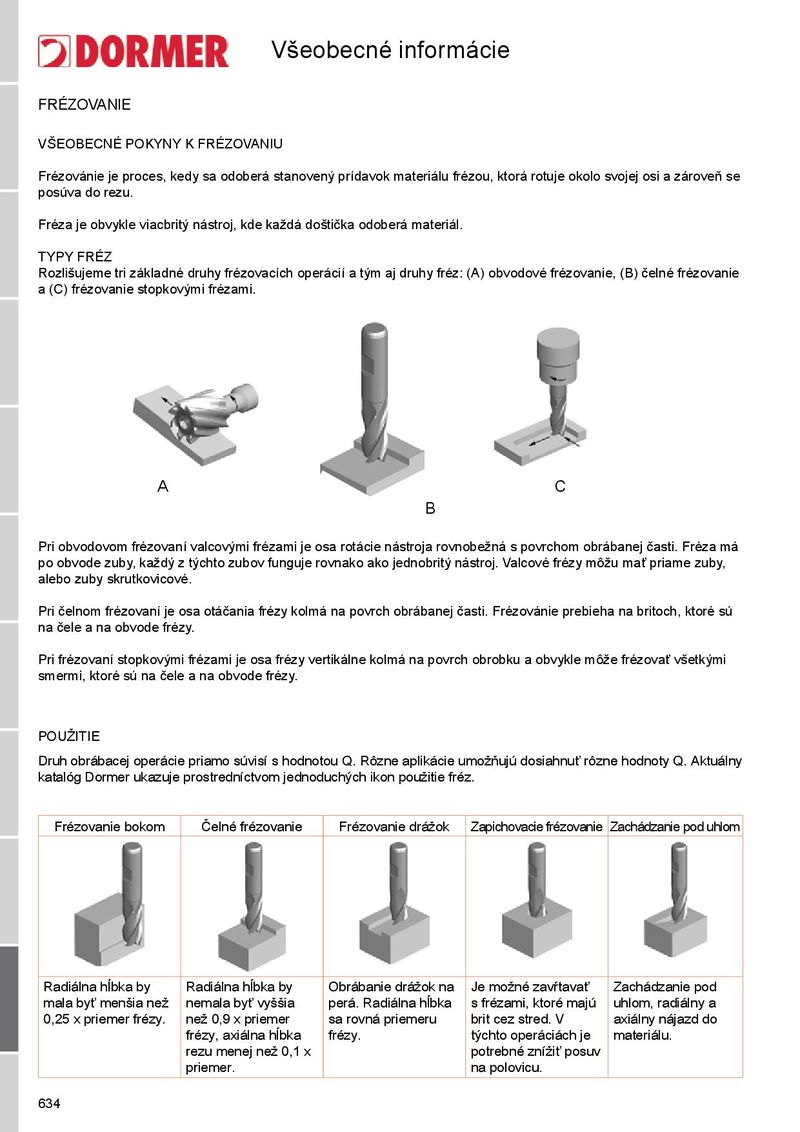

Všeobecné informácie FRÉZOVANIE VŠEOBECNÉ POKYNY K FRÉZOVANIU Frézovánie je proces, kedy sa odoberá stanovený prídavok materiálu frézou, ktorá rotuje okolo svojej osi a zároveň se posúva do rezu. Fréza je obvykle viacbritý nástroj, kde každá doštička odoberá materiál. TyPy FrÉz rozlišujeme tri základné druhy frézovacích operácií a tým aj druhy fréz: (A) obvodové frézovanie, (B) čelné frézovanie a (c) frézovanie stopkovými frézami. A C B Pri obvodovom frézovaní valcovými frézami je osa rotácie nástroja rovnobežná s povrchom obrábanej časti. Fréza má po obvode zuby, každý z týchto zubov funguje rovnako ako jednobritý nástroj. Valcové frézy môžu mať priame zuby, alebo zuby skrutkovicové. Pri čelnom frézovaní je osa otáčania frézy kolmá na povrch obrábanej časti. Frézovánie prebieha na britoch, ktoré sú na čele a na obvode frézy. Pri frézovaní stopkovými frézami je osa frézy vertikálne kolmá na povrch obrobku a obvykle môže frézovať všetkými smermi, ktoré sú na čele a na obvode frézy. POUŽITIE Druh obrábacej operácie priamo súvisí s hodnotou Q. Rôzne aplikácie umožňujú dosiahnuť rôzne hodnoty Q. Aktuálny katalóg Dormer ukazuje prostredníctvom jednoduchých ikon použitie fréz. Frézovanie bokom Čelné frézovanie Frézovanie drážok Zapichovacie frézovanie Zachádzanie pod uhlom Radiálna hĺbka by Radiálna hĺbka by Obrábanie drážok na Je možné zavŕtavať Zachádzanie pod mala byť menšia než nemala byť vyššia perá. Radiálna hĺbka s frézami, ktoré majú uhlom, radiálny a 0,25 x priemer frézy. než 0,9 x priemer sa rovná priemeru brit cez stred. V axiálny nájazd do frézy, axiálna hĺbka frézy. týchto operáciách je materiálu. rezu menej než 0,1 x potrebné znížiť posuv priemer. na polovicu. 634
