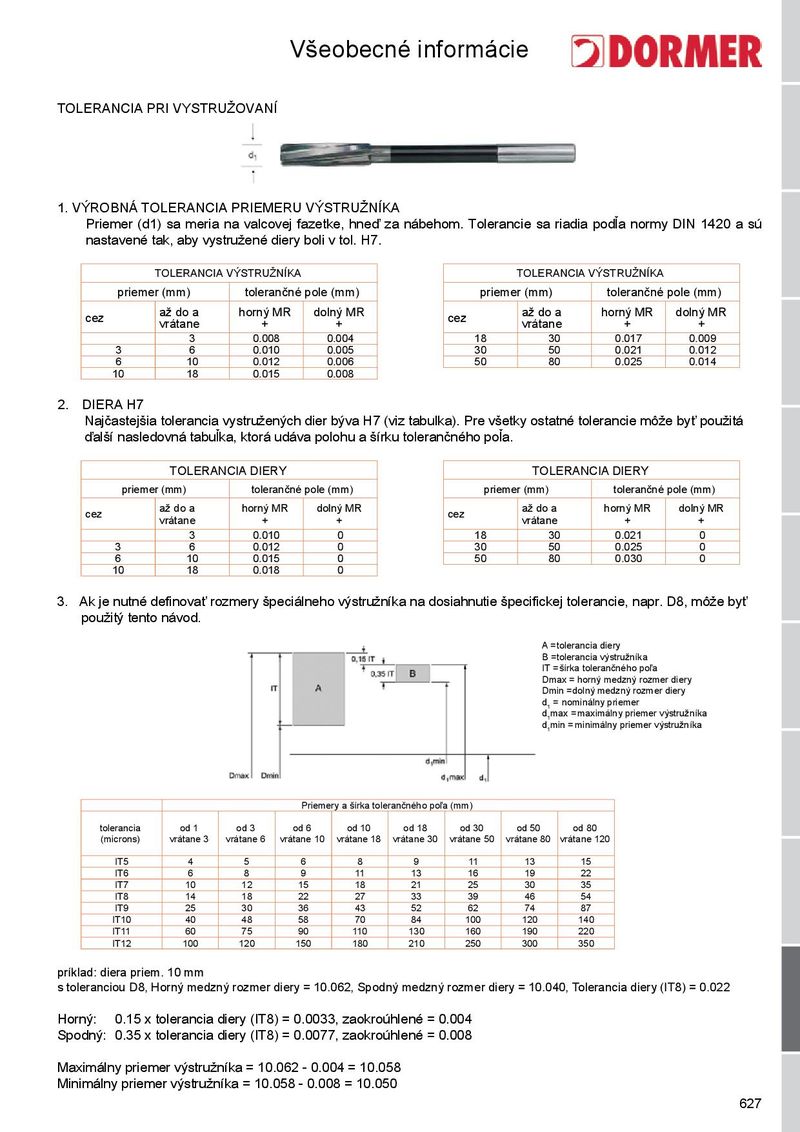

TOLERANCIA PRI VYSTRUŽOVANÍ
1. VÝROBNÁ TOLERANCIA PRIEMERU VÝSTRUŽNÍKA
Priemer (d1) sa meria na valcovej fazetke, hneď za nábehom. Tolerancie sa riadia podľa normy DIN 1420 a sú
nastavené tak, aby vystružené diery boli v tol. H7.
| TOLERANCI | A VÝSTRUŽNÍKA | TOLERANCIA | VÝSTRUŽNÍKA | ||||
| prie | mer(mm) | tolerančné | pole(mm) | prie | mer(mm) | tolerančné | pole(mm) |
| cez | až do a vrátane | horný Mr + | dolný Mr + | cez | až do a vrátane | horný Mr + | dolný Mr + |
| 3 | 0.008 | 0.004 | 18 | 30 | 0.017 | 0.009 | |
| 3 | 6 | 0.010 | 0.005 | 30 | 50 | 0.021 | 0.012 |
| 6 | 10 | 0.012 | 0.006 | 50 | 80 | 0.025 | 0.014 |
| 10 | 18 | 0.015 | 0.008 |
2. DIERA H7
Najčastejšia tolerancia vystružených dier býva H7 (viz tabulka). Pre všetky ostatné tolerancie môže byť použitá
ďalší nasledovná tabuľka, ktorá udáva polohu a šírku tolerančného poľa.
| prie | ToLerA mer(mm) | NciA diery tolerančné | pole(mm) | prie | ToLerA mer(mm) | NciA diery tolerančné | pole(mm) |
| cez | až do a vrátane | horný Mr + | dolný Mr + | cez | až do a vrátane | horný Mr + | dolný Mr + |
| 3 | 0.010 | 0 | 18 | 30 | 0.021 | 0 | |
| 3 | 6 | 0.012 | 0 | 30 | 50 | 0.025 | 0 |
| 6 | 10 | 0.015 | 0 | 50 | 80 | 0.030 | 0 |
| 10 | 18 | 0.018 | 0 |
3. Ak je nutné definovať rozmery špeciálneho výstružníka na dosiahnutie špecifickej tolerancie, napr. D8, môže byť
použitý tento návod. A = tolerancia diery B = tolerancia výstružníka iT = šírka tolerančného poľa dmax = horný medzný rozmer diery dmin = dolný medzný rozmer diery d = nominálny priemer d1max = maximálny priemer výstružníka d1min = minimálny priemer výstružníka 1
Priemery a šírka tolerančného poľa (mm)
| tolerancia | od 1 | od 3 | od 6 | od 10 | od 18 | od 30 | od 50 | od 80 | |
| (microns) | vrátane 3 | vrátane 6 | vrátane 10 | vrátane 18 | vrátane 30 | vrátane 50 | vrátane 80 | vrátane 120 | |
| IT5 | 4 | 5 | 6 | 8 | 9 | 11 | 13 | 15 | |
| IT6 | 6 | 8 | 9 | 11 | 13 | 16 | 19 | 22 | |
| IT7 | 10 | 12 | 15 | 18 | 21 | 25 | 30 | 35 | |
| IT8 | 14 | 18 | 22 | 27 | 33 | 39 | 46 | 54 | |
| IT9 | 25 | 30 | 36 | 43 | 52 | 62 | 74 | 87 | |
| IT10 | 40 | 48 | 58 | 70 | 84 | 100 | 120 | 140 | |
| IT11 | 60 | 75 | 90 | 110 | 130 | 160 | 190 | 220 | |
| IT12 | 100 | 120 | 150 | 180 | 210 | 250 | 300 | 350 |
príklad: diera priem. 10 mm s toleranciou d8, Horný medzný rozmer diery = 10.062, Spodný medzný rozmer diery = 10.040, Tolerancia diery (iT8) = 0.022 Horný: 0.15 x tolerancia diery (iT8) = 0.0033, zaokroúhlené = 0.004 Spodný: 0.35 x tolerancia diery (iT8) = 0.0077, zaokroúhlené = 0.008
