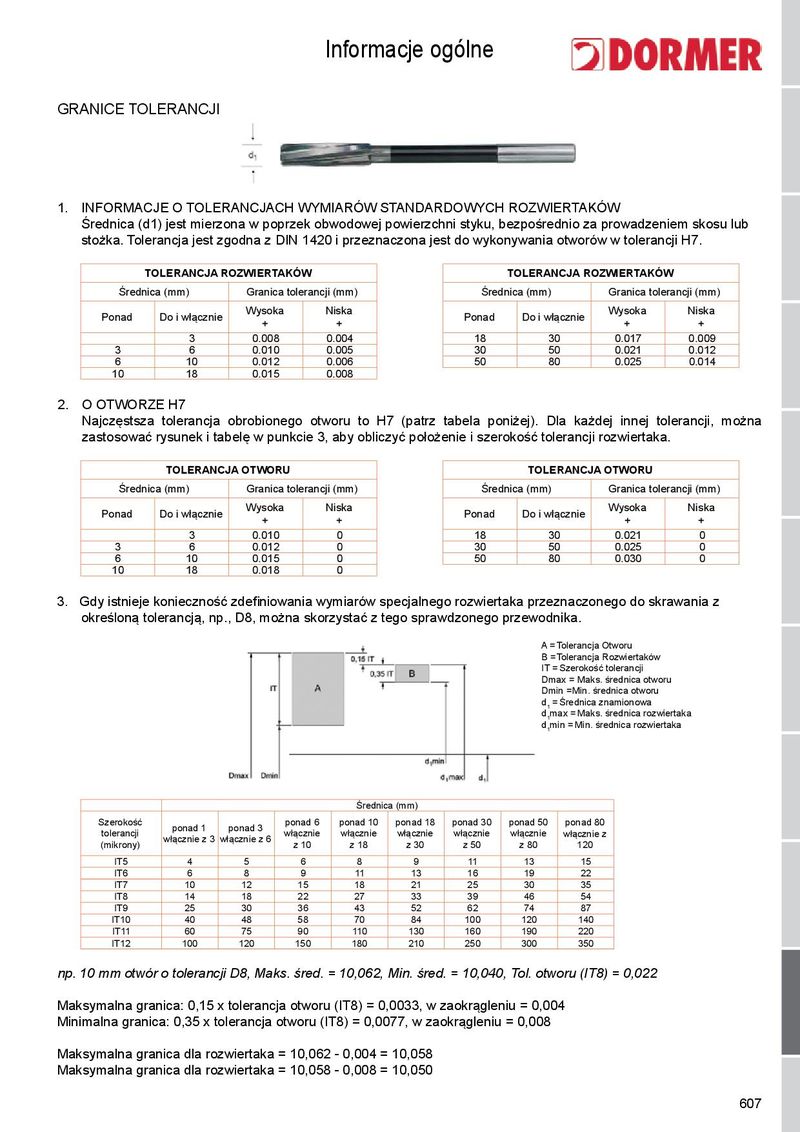

GRANICE TOLERANCJI
1. iNForMAcJe o ToLerANcJAcH WyMiArÓW STANdArdoWycH rozWierTAKÓW
Średnica (d1) jest mierzona w poprzek obwodowej powierzchni styku, bezpośrednio za prowadzeniem skosu lub
stożka. Tolerancja jest zgodna z diN 1420 i przeznaczona jest do wykonywania otworów w tolerancji H7.
| Średn | TOLERANCJA RO ica (mm) | ZWIERTAKÓ Granica tole | W rancji (mm) | Średn | TOLERANCJA RO ica (mm) | ZWIERTAKÓ Granica tole | W rancji (mm) |
| Ponad | do i włącznie | Wysoka + | Niska + | Ponad | do i włącznie | Wysoka + | Niska + |
| 3 | 0.008 | 0.004 | 18 | 30 | 0.017 | 0.009 | |
| 3 | 6 | 0.010 | 0.005 | 30 | 50 | 0.021 | 0.012 |
| 6 | 10 | 0.012 | 0.006 | 50 | 80 | 0.025 | 0.014 |
| 10 | 18 | 0.015 | 0.008 |
2. o oTWorze H7
Najczęstsza tolerancja obrobionego otworu to H7 (patrz tabela poniżej). dla każdej innej tolerancji, można
zastosować rysunek i tabelę w punkcie 3, aby obliczyć położenie i szerokość tolerancji rozwiertaka.
| Średn | TOLERANCJA ica (mm) | OTWORU Granica toler | ancji (mm) | Średn | TOLERANCJA ica (mm) | OTWORU Granica tole | rancji (mm) |
| Ponad | do i włącznie | Wysoka + | Niska + | Ponad | do i włącznie | Wysoka + | Niska + |
| 3 | 0.010 | 0 | 18 | 30 | 0.021 | 0 | |
| 3 | 6 | 0.012 | 0 | 30 | 50 | 0.025 | 0 |
| 6 | 10 | 0.015 | 0 | 50 | 80 | 0.030 | 0 |
| 10 | 18 | 0.018 | 0 |
3. Gdy istnieje konieczność zdefiniowania wymiarów specjalnego rozwiertaka przeznaczonego do skrawania z
określoną tolerancją, np., d8, można skorzystać z tego sprawdzonego przewodnika. A = Tolerancja otworu B = Tolerancja rozwiertaków iT = Szerokość tolerancji dmax = Maks. średnica otworu dmin = Min. średnica otworu d Średnica znamionowa = d Maks. średnica rozwiertaka1max = d Min. średnica rozwiertaka1min = 1
Średnica (mm)
| Szerokość | ponad 6 | ponad 10 | ponad 18 | ponad 30 | ponad 50 | ponad 80 | |||
| tolerancji | ponad 1 | ponad 3 | włącznie | włącznie | włącznie | włącznie | włącznie | włącznie z | |
| (mikrony) | włącznie z 3 | włącznie z 6 | z 10 | z 18 | z 30 | z 50 | z 80 | ||
| 120 |
| IT5 | 4 | 5 | 6 | 8 | 9 | 11 | 13 | 15 |
| IT6 | 6 | 8 | 9 | 11 | 13 | 16 | 19 | 22 |
| IT7 | 10 | 12 | 15 | 18 | 21 | 25 | 30 | 35 |
| IT8 | 14 | 18 | 22 | 27 | 33 | 39 | 46 | 54 |
| IT9 | 25 | 30 | 36 | 43 | 52 | 62 | 74 | 87 |
| IT10 | 40 | 48 | 58 | 70 | 84 | 100 | 120 | 140 |
| IT11 | 60 | 75 | 90 | 110 | 130 | 160 | 190 | 220 |
| IT12 | 100 | 120 | 150 | 180 | 210 | 250 | 300 | 350 |
np. 10 mm otwór o tolerancji D8, Maks. śred. = 10,062, Min. śred. = 10,040, Tol. otworu (IT8) = 0,022 Maksymalna granica: 0,15 x tolerancja otworu (iT8) = 0,0033, w zaokrągleniu = 0,004 Minimalna granica: 0,35 x tolerancja otworu (iT8) = 0,0077, w zaokrągleniu = 0,008 Maksymalna granica dla rozwiertaka = 10,062 - 0,004 = 10,058
