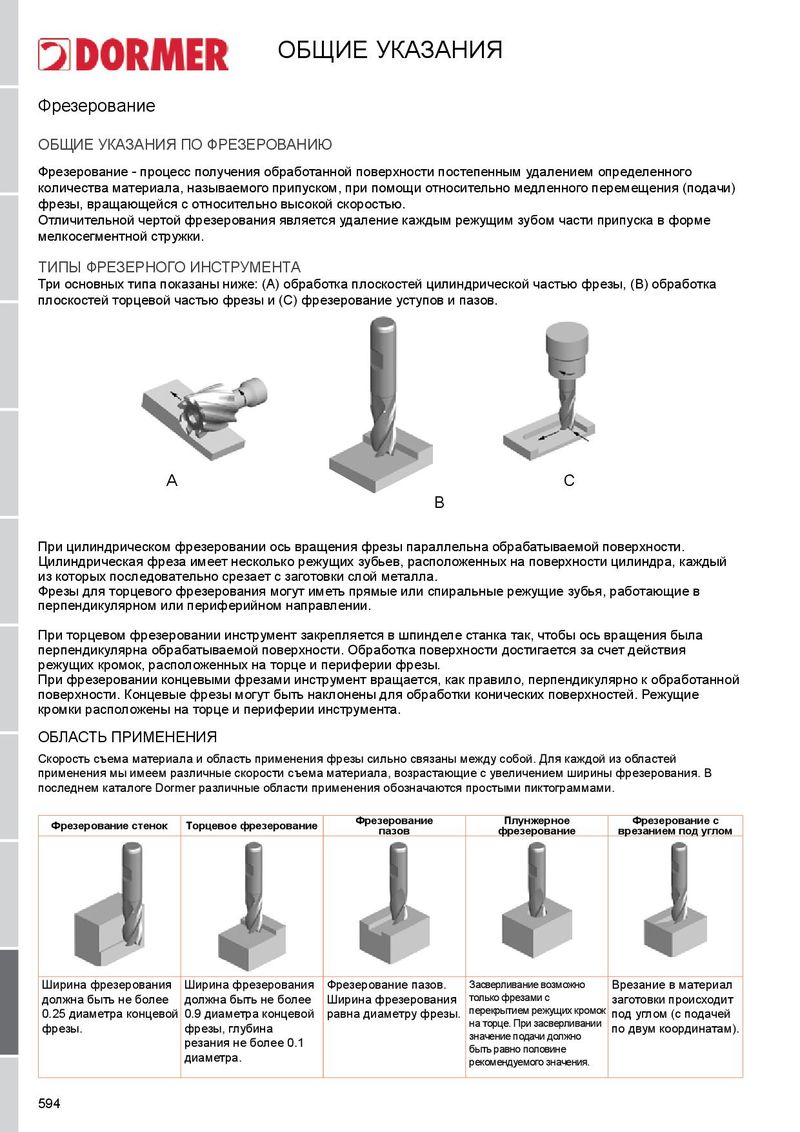

ОБЩИЕ УКАЗАНИЯ Фрезерование ОБЩИЕ УКАЗАНИЯ ПО ФРЕЗЕРОВАНИЮ Фрезерование - процесс получения обработанной поверхности постепенным удалением определенного количества материала, называемого припуском, при помощи относительно медленного перемещения (подачи) фрезы, вращающейся c относительно высокой скоростью. Отличительной чертой фрезерования является удаление каждым режущим зубом части припуска в форме мелкосегментной стружки. ТИПЫ ФРЕЗЕРНОГО ИНСТРУМЕНТА Три основных типа показаны ниже: (А) обработка плоскостей цилиндрической частью фрезы, (В) обработка плоскостей торцевой частью фрезы и (С) фрезерование уступов и пазов. A C B При цилиндрическом фрезеровании ось вращения фрезы параллельна обрабатываемой поверхности. Цилиндрическая фреза имеет несколько режущих зубьев, расположенных на поверхности цилиндра, каждый из которых последовательно срезает с заготовки слой металла. Фрезы для торцевого фрезерования могут иметь прямые или спиральные режущие зубья, работающие в перпендикулярном или периферийном направлении. При торцевом фрезеровании инструмент закрепляется в шпинделе станка так, чтобы ось вращения была перпендикулярна обрабатываемой поверхности. Обработка поверхности достигается за счет действия режущих кромок, расположенных на торце и периферии фрезы. При фрезеровании концевыми фрезами инструмент вращается, как правило, перпендикулярно к обработанной поверхности. Концевые фрезы могут быть наклонены для обработки конических поверхностей. Режущие кромки расположены на торце и периферии инструмента. ОБЛАСТЬ ПРИМЕНЕНИЯ Скорость съема материала и область применения фрезы сильно связаны между собой. Для каждой из областей применения мы имеем различные скорости съема материала, возрастающие с увеличением ширины фрезерования. В последнем каталоге dormer различные области применения обозначаются простыми пиктограммами. Фрезерование Плунжерное Фрезерование с Фрезерование стенок Торцевое фрезерование пазов фрезерование врезанием под углом Ширина фрезерования Ширина фрезерования Фрезерование пазов. Засверливание возможно Врезание в материал должна быть не более должна быть не более Ширина фрезерования только фрезами с заготовки происходит перекрытием режущих кромок 0.25 диаметра концевой 0.9 диаметра концевой равна диаметру фрезы. под углом (с подачей на торце. При засверливании фрезы. фрезы, глубина по двум координатам). значение подачи должно резания не более 0.1 быть равно половине диаметра. рекомендуемого значения. 594
