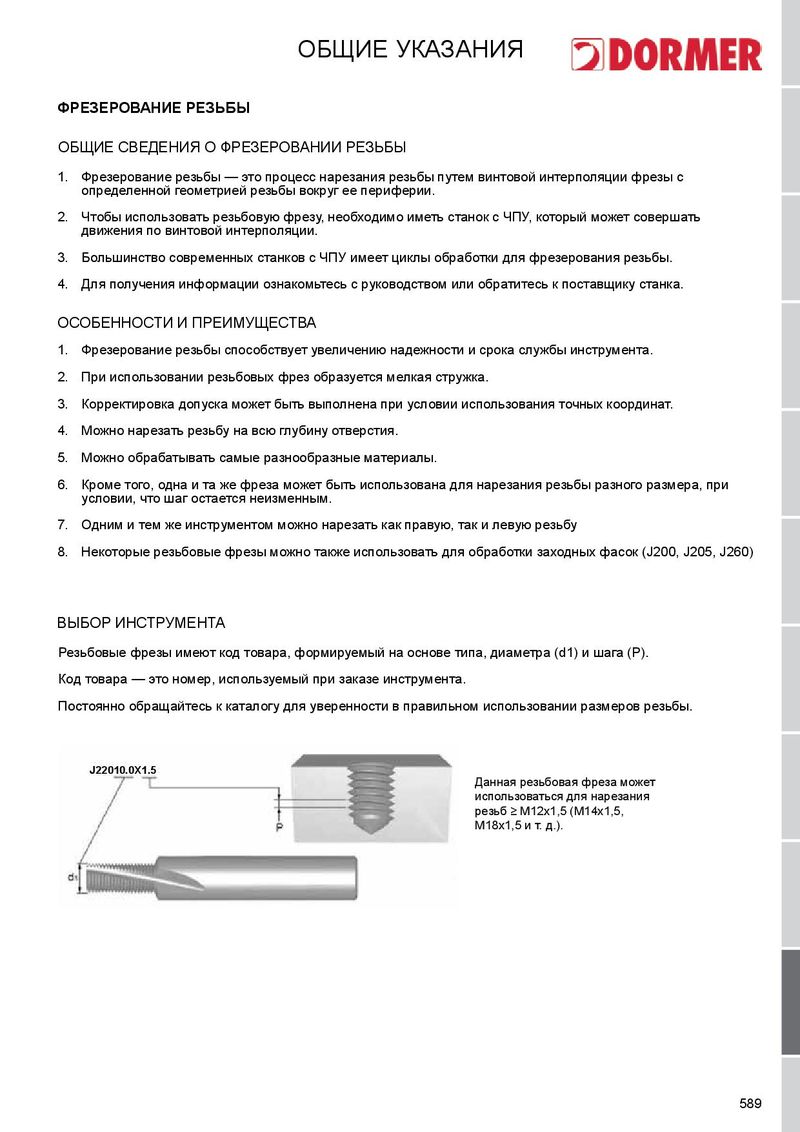

ФРЕЗЕРОВАНИЕ РЕЗЬБЫ ОБЩИЕ СВЕДЕНИЯ О ФРЕЗЕРОВАНИИ РЕЗЬБЫ

1.Фрезерование резьбы — это процесс нарезания резьбы путем винтовой интерполяции фрезы с
определенной геометрией резьбы вокруг ее периферии.
2.Чтобы использовать резьбовую фрезу, необходимо иметь станок с ЧПУ, который может совершать
движения по винтовой интерполяции.
3.Большинство современных станков с ЧПУ имеет циклы обработки для фрезерования резьбы.
4.Для получения информации ознакомьтесь с руководством или обратитесь к поставщику станка.
ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА
1.Фрезерование резьбы способствует увеличению надежности и срока службы инструмента.
2.При использовании резьбовых фрез образуется мелкая стружка.
3.Корректировка допуска может быть выполнена при условии использования точных координат.
4.Можно нарезать резьбу на всю глубину отверстия.
5.Можно обрабатывать самые разнообразные материалы.
6.Кроме того, одна и та же фреза может быть использована для нарезания резьбы разного размера, при
условии, что шаг остается неизменным.
7.Одним и тем же инструментом можно нарезать как правую, так и левую резьбу
8.Некоторые резьбовые фрезы можно также использовать для обработки заходных фасок (J200, J205, J260)

ВЫБОР ИНСТРУМЕНТА Резьбовые фрезы имеют код товара, формируемый на основе типа, диаметра (d1) и шага (P). Код товара — это номер, используемый при заказе инструмента. Постоянно обращайтесь к каталогу для уверенности в правильном использовании размеров резьбы.

J22010.0X1.5 Данная резьбовая фреза может использоваться для нарезания резьб ≥ M12x1,5 (M14x1,5, M18x1,5 и т. д.).
