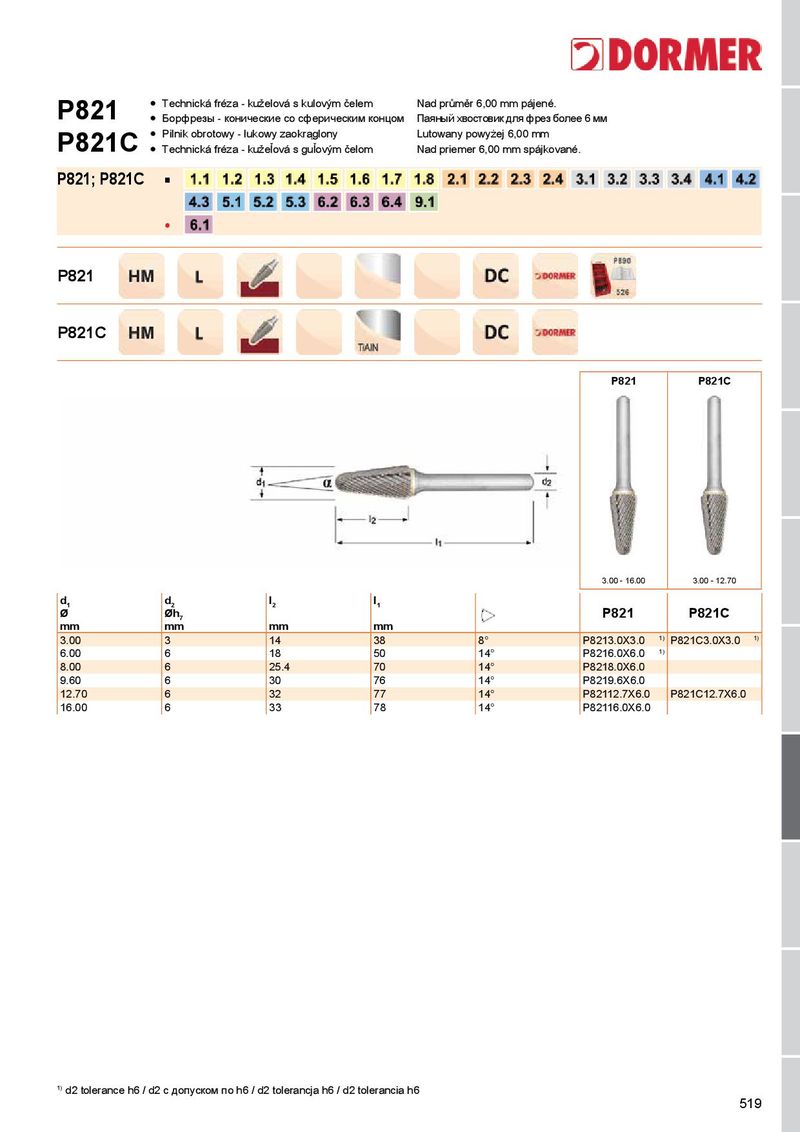

● Technická fréza - kuželová s kulovým čelem Nad průměr 6,00 mm pájené. P821 ● Борфрезы - конические со сферическим концом Паяный хвостовик для фрез более 6 мм ● Pilnik obrotowy - łukowy zaokrąglony Lutowany powyżej 6,00 mm P821C ● Technická fréza - kužeľová s guľovým čelom Nad priemer 6,00 mm spájkované. P821; P821C ■ ● P821 P821C P821 P821C 3.00 - 16.00 3.00 - 12.70 d 1 d 2 l 2 l 1 Ø Øh 7 P821 P821C mm mm mm mm 3.00 3 14 38 8° P8213.0X3.0 1) P821C3.0X3.0 1) 6.00 6 18 50 14° P8216.0X6.0 1) 8.00 6 25.4 70 14° P8218.0X6.0 9.60 6 30 76 14° P8219.6X6.0 12.70 6 32 77 14° P82112.7X6.0 P821C12.7X6.0 16.00 6 33 78 14° P82116.0X6.0 1) d2 tolerance h6 / d2 с допуском по h6 / d2 tolerancja h6 / d2 tolerancia h6 519
