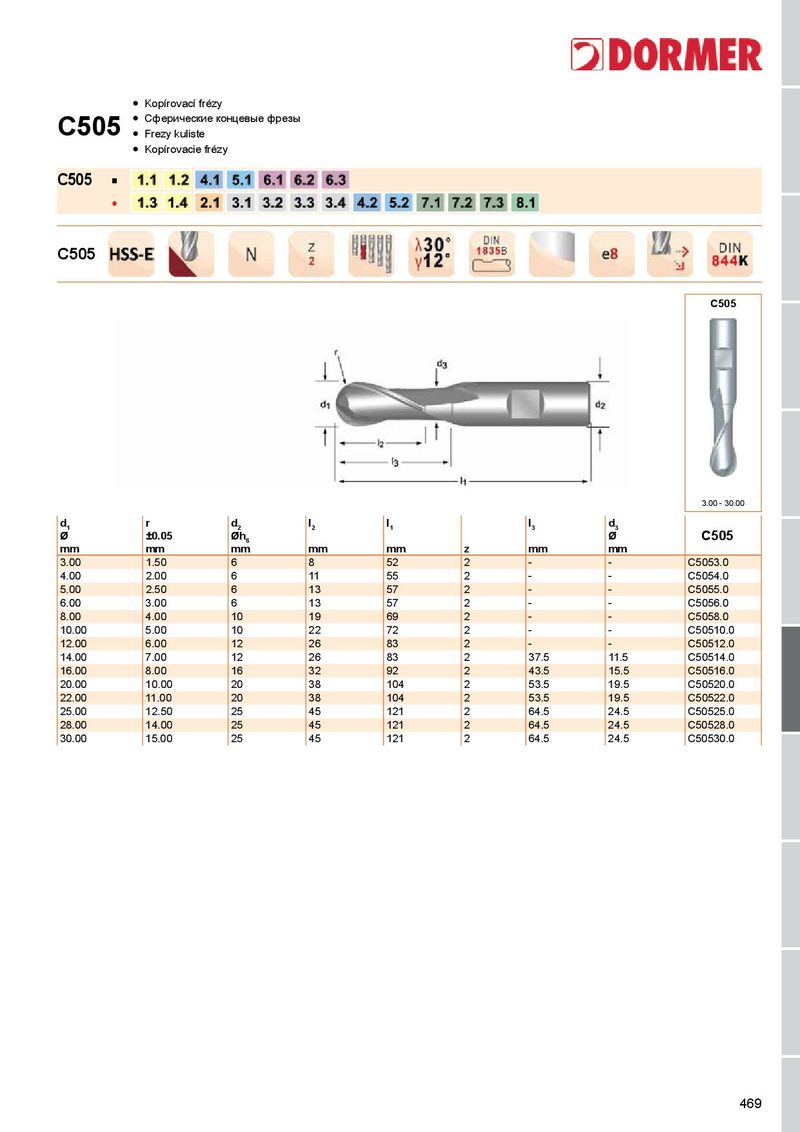

C505 Kopírovací frézy
- Сферические концевые фрезы
- Frezy kuliste
- Kopírovacie frézy
C505 ■
C505
C505
| 3.00 - 30.00 | ||||||||
| d1 Ø | r ±0.05 | d2 Øh6 | l2 | l1 | l3 | d3 Ø | C505 | |
| mm | mm | mm | mm | mm | z | mm | mm | |
| 3.00 | 1.50 | 6 | 8 | 52 | 2 | - | - | C5053.0 |
| 4.00 | 2.00 | 6 | 11 | 55 | 2 | - | - | C5054.0 |
| 5.00 | 2.50 | 6 | 13 | 57 | 2 | - | - | C5055.0 |
| 6.00 | 3.00 | 6 | 13 | 57 | 2 | - | - | C5056.0 |
| 8.00 | 4.00 | 10 | 19 | 69 | 2 | - | - | C5058.0 |
| 10.00 | 5.00 | 10 | 22 | 72 | 2 | - | - | C50510.0 |
| 12.00 | 6.00 | 12 | 26 | 83 | 2 | - | - | C50512.0 |
| 14.00 | 7.00 | 12 | 26 | 83 | 2 | 37.5 | 11.5 | C50514.0 |
| 16.00 | 8.00 | 16 | 32 | 92 | 2 | 43.5 | 15.5 | C50516.0 |
| 20.00 | 10.00 | 20 | 38 | 104 | 2 | 53.5 | 19.5 | C50520.0 |
| 22.00 | 11.00 | 20 | 38 | 104 | 2 | 53.5 | 19.5 | C50522.0 |
| 25.00 | 12.50 | 25 | 45 | 121 | 2 | 64.5 | 24.5 | C50525.0 |
| 28.00 | 14.00 | 25 | 45 | 121 | 2 | 64.5 | 24.5 | C50528.0 |
| 30.00 | 15.00 | 25 | 45 | 121 | 2 | 64.5 | 24.5 | C50530.0 |
