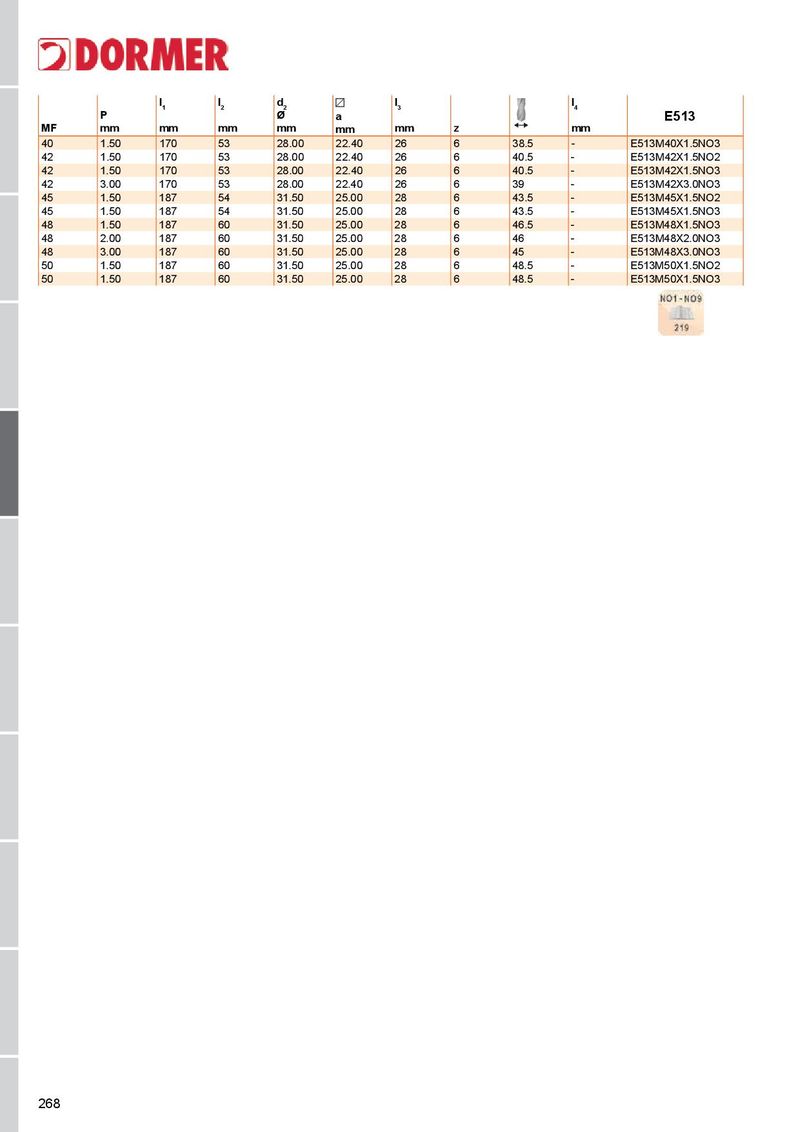

| MF | P mm | l1 mm | l2 mm | d2 Ø mm | a mm | l3 mm | z | l4 mm | E513 | |
| 40 | 1.50 | 170 | 53 | 28.00 | 22.40 | 26 | 6 | 38.5 | - | E513M40X1.5NO3 |
| 42 | 1.50 | 170 | 53 | 28.00 | 22.40 | 26 | 6 | 40.5 | - | E513M42X1.5NO2 |
| 42 | 1.50 | 170 | 53 | 28.00 | 22.40 | 26 | 6 | 40.5 | - | E513M42X1.5NO3 |
| 42 | 3.00 | 170 | 53 | 28.00 | 22.40 | 26 | 6 | 39 | - | E513M42X3.0NO3 |
| 45 | 1.50 | 187 | 54 | 31.50 | 25.00 | 28 | 6 | 43.5 | - | E513M45X1.5NO2 |
| 45 | 1.50 | 187 | 54 | 31.50 | 25.00 | 28 | 6 | 43.5 | - | E513M45X1.5NO3 |
| 48 | 1.50 | 187 | 60 | 31.50 | 25.00 | 28 | 6 | 46.5 | - | E513M48X1.5NO3 |
| 48 | 2.00 | 187 | 60 | 31.50 | 25.00 | 28 | 6 | 46 | - | E513M48X2.0NO3 |
| 48 | 3.00 | 187 | 60 | 31.50 | 25.00 | 28 | 6 | 45 | - | E513M48X3.0NO3 |
| 50 | 1.50 | 187 | 60 | 31.50 | 25.00 | 28 | 6 | 48.5 | - | E513M50X1.5NO2 |
| 50 | 1.50 | 187 | 60 | 31.50 | 25.00 | 28 | 6 | 48.5 | - | E513M50X1.5NO3 |
