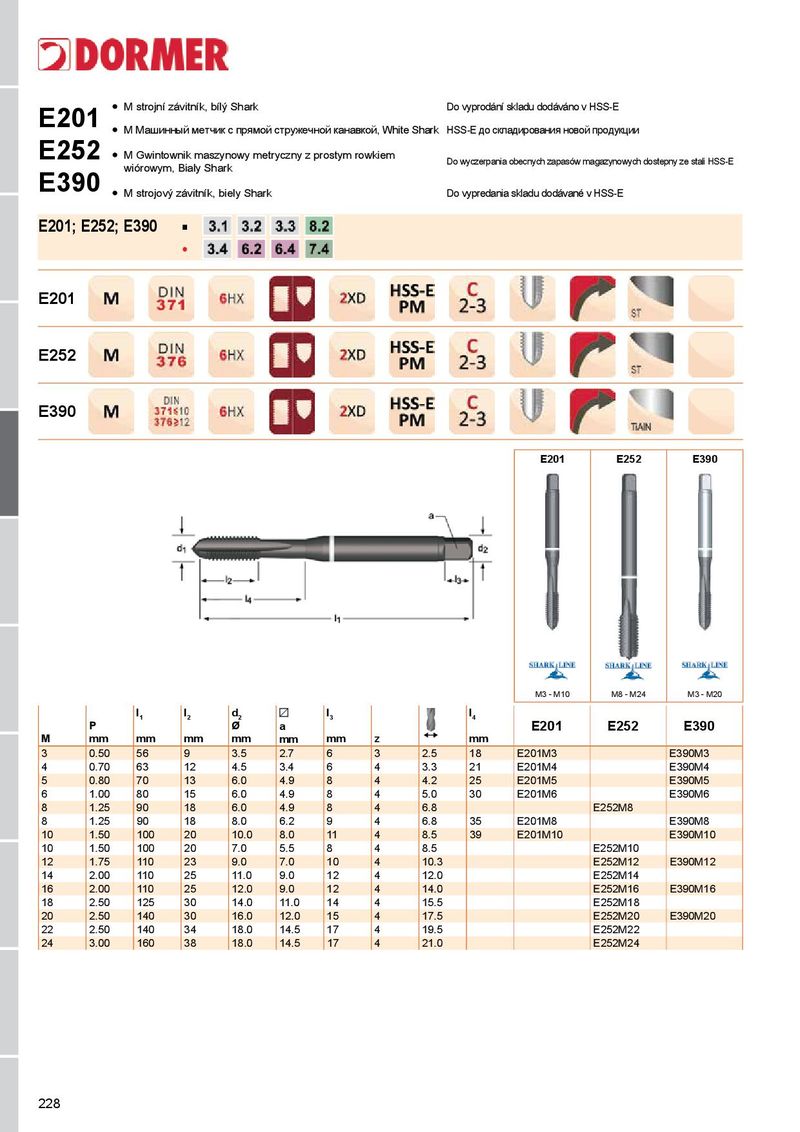

E201 M strojní závitník, bílý Shark Do vyprodání skladu dodáváno v HSS-E
E252 M Машинный метчик с прямой стружечной канавкой, White Shark HSS-E до складирования новой продукции
- M Gwintownik maszynowy metryczny z prostym rowkiem
E390 wiórowym, Biały Shark Do wyczerpania obecnych zapasów magazynowych dostepny ze stali HSS-E
- M strojový závitník, biely Shark Do vypredania skladu dodávané v HSS-E
E201; E252; E390 ■
E201
E252
E390
E201 E252 E390
M3 - M10 M8 - M24 M3 - M20
| l | l | d | l | l | ||||||||
| P | 1 | 2 | Ø 2 | a | 3 | 4 | E201 | E390 E252 | ||||
| M | mm | mm | mm | mm | mm | mm | z | mm | ||||
| 3 | 0.50 | 56 | 9 | 3.5 | 2.7 | 6 | 3 | 2.5 | 18 | E201M3 | E390M3 | |
| 4 | 0.70 | 63 | 12 | 4.5 | 3.4 | 6 | 4 | 3.3 | 21 | E201M4 | E390M4 | |
| 5 | 0.80 | 70 | 13 | 6.0 | 4.9 | 8 | 4 | 4.2 | 25 | E201M5 | E390M5 | |
| 6 | 1.00 | 80 | 15 | 6.0 | 4.9 | 8 | 4 | 5.0 | 30 | E201M6 | E390M6 | |
| 8 | 1.25 | 90 | 18 | 6.0 | 4.9 | 8 | 4 | 6.8 | E252M8 | |||
| 8 | 1.25 | 90 | 18 | 8.0 | 6.2 | 9 | 4 | 6.8 | 35 | E201M8 | E390M8 | |
| 10 | 1.50 | 100 | 20 | 10.0 | 8.0 | 11 | 4 | 8.5 | 39 | E201M10 | E390M10 | |
| 10 | 1.50 | 100 | 20 | 7.0 | 5.5 | 8 | 4 | 8.5 | E252M10 | |||
| 12 | 1.75 | 110 | 23 | 9.0 | 7.0 | 10 | 4 | 10.3 | E252M12 | E390M12 | ||
| 14 | 2.00 | 110 | 25 | 11.0 | 9.0 | 12 | 4 | 12.0 | E252M14 | |||
| 16 | 2.00 | 110 | 25 | 12.0 | 9.0 | 12 | 4 | 14.0 | E252M16 | E390M16 | ||
| 18 | 2.50 | 125 | 30 | 14.0 | 11.0 | 14 | 4 | 15.5 | E252M18 | |||
| 20 | 2.50 | 140 | 30 | 16.0 | 12.0 | 15 | 4 | 17.5 | E252M20 | E390M20 | ||
| 22 | 2.50 | 140 | 34 | 18.0 | 14.5 | 17 | 4 | 19.5 | E252M22 | |||
| 24 | 3.00 | 160 | 38 | 18.0 | 14.5 | 17 | 4 | 21.0 | E252M24 |
