Общий каталог Dormer Pramet 2018 - страница 123

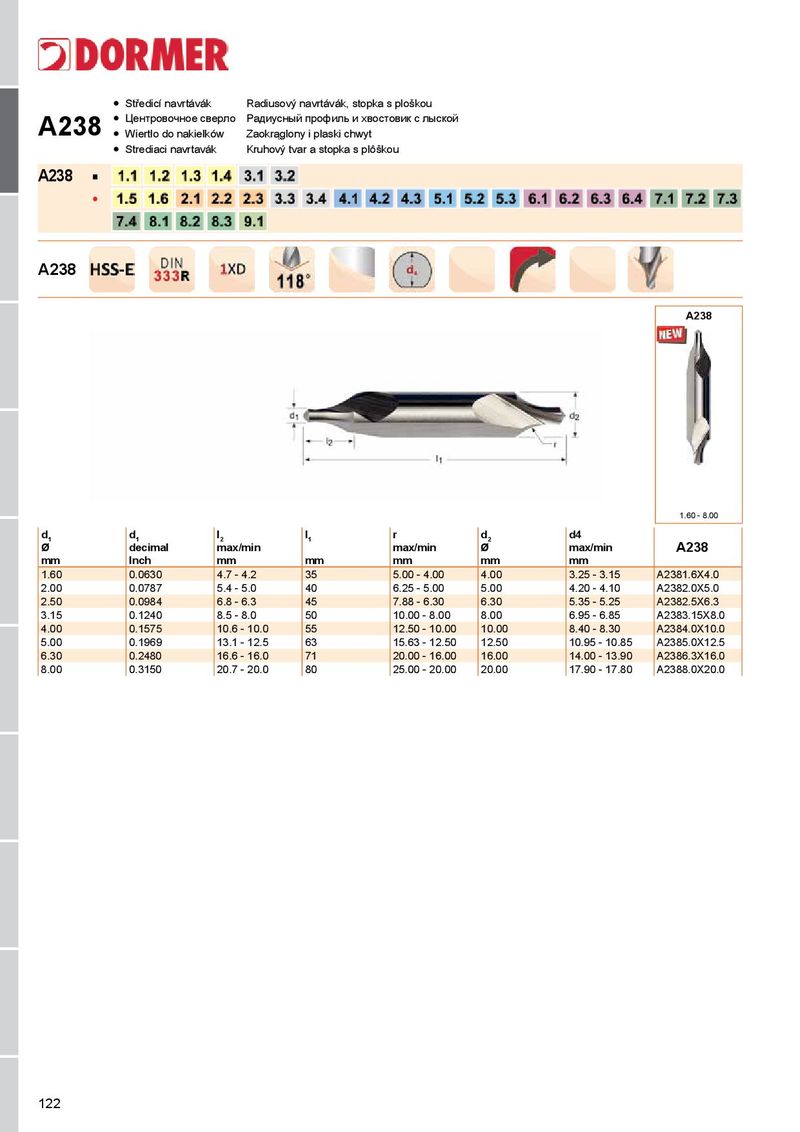

● Středicí navrtávák Radiusový navrtávák, stopka s ploškou ● Центровочное сверло Радиусный профиль и хвостовик с лыской A238 ● Wiertło do nakiełków Zaokrąglony i płaski chwyt ● Strediaci navrtavák Kruhový tvar a stopka s plôškou A238 ■ ● A238 A238 1.60 - 8.00 d 1 d 1 l 2 l 1 r d 2 d4 Ø decimal max/min max/min Ø max/min A238 mm Inch mm mm mm mm mm 1.60 0.0630 4.7 - 4.2 35 5.00 - 4.00 4.00 3.25 - 3.15 A2381.6X4.0 2.00 0.0787 5.4 - 5.0 40 6.25 - 5.00 5.00 4.20 - 4.10 A2382.0X5.0 2.50 0.0984 6.8 - 6.3 45 7.88 - 6.30 6.30 5.35 - 5.25 A2382.5X6.3 3.15 0.1240 8.5 - 8.0 50 10.00 - 8.00 8.00 6.95 - 6.85 A2383.15X8.0 4.00 0.1575 10.6 - 10.0 55 12.50 - 10.00 10.00 8.40 - 8.30 A2384.0X10.0 5.00 0.1969 13.1 - 12.5 63 15.63 - 12.50 12.50 10.95 - 10.85 A2385.0X12.5 6.30 0.2480 16.6 - 16.0 71 20.00 - 16.00 16.00 14.00 - 13.90 A2386.3X16.0 8.00 0.3150 20.7 - 20.0 80 25.00 - 20.00 20.00 17.90 - 17.80 A2388.0X20.0 122
