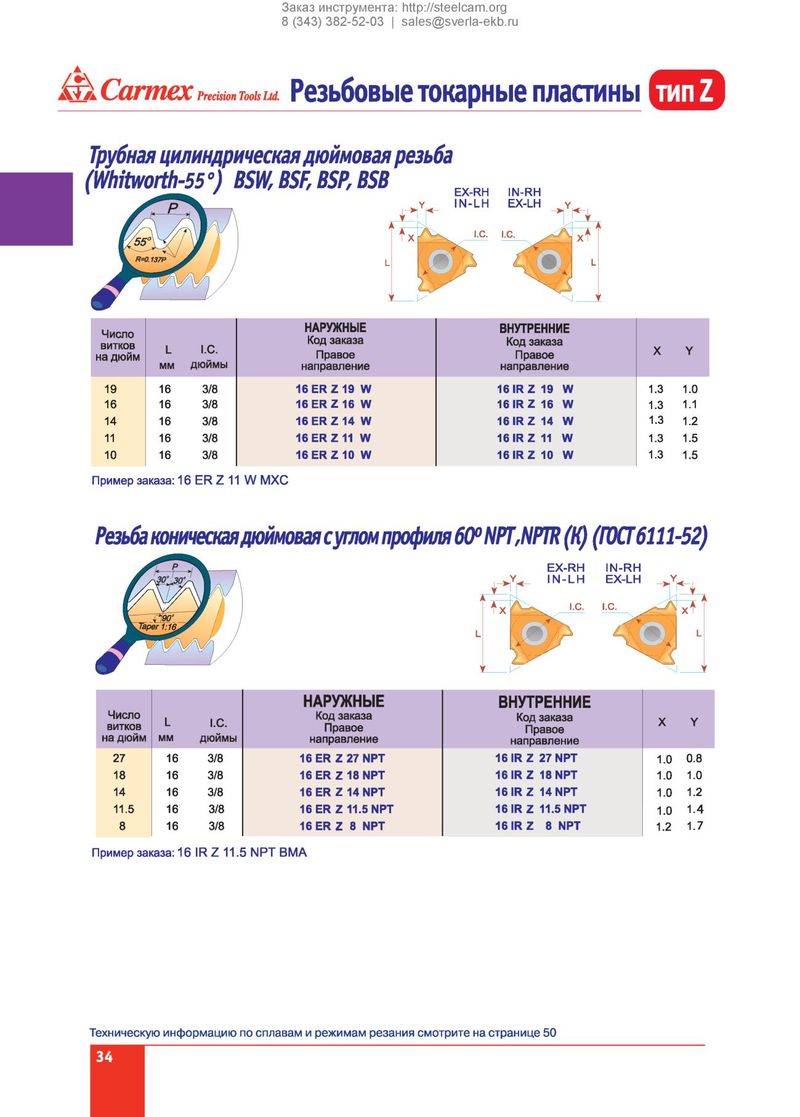

Каталог Carmex резьбовые токарные пластины - страница 32
Навигация
Каталог Carmex корпуса резьбофрез для призматических пластин
Каталог Carmex серия минирезьбофрез
Каталог Carmex спиральные резьбофрезы со сменными пластинами
Каталог Carmex мелкоразмерный токарный инструмент из твердосплава
Каталог Carmex державки для наружной обработки
iskCarmex Резьбовые токарные пластины
Precision Tools Ltd.
Трубная цилиндрическая дю йм овая резьба
НАРУЖНЫЕ ВНУТРЕННИЕ Число Код заказа Код заказа
витков L I.C.
| Правое | Правое | X | Y | |
| на дюйм |
| мм | дюймы | направление | направление | |||
| 19 | 16 | 3/8 | 1 6 E R Z 19 W | 1 6 IR Z 19 W | 1.3 | 1.0 |
| 16 | 16 | 3/8 | 1 6 E R Z 16 W | 1 6 IR Z 16 W | 1.3 | 1.1 |
| 14 | 16 | 3/8 | 1 6 E R Z 14 W | 1 6 IR Z 14 W | 1.3 | 1.2 |
| 11 | 16 | 3/8 | 1 6 E R Z 1 1 W | 1 6 IR Z 11 W | 1.3 | 1.5 |
| 10 | 16 | 3/8 | 1 6 E R Z 10 W | 1 6 IR Z 10 W | 1.3 | 1.5 |
Пример заказа: 16 ER Z 11 W М ХС
Резьба коническая дюймовая с углом профиля 60° NPT,NPTR (К ) (Г0С Г6111-52)
| Число витков на дюйм | L мм | I.C. дюймы | НАРУЖНЫЕ Код заказа Правое направление | ВНУТРЕННИЕ Код заказа Правое направление | X | Y |
| 27 | 16 | 3/8 | 16 ER Z 27 NPT | 16IR Z 27NPT | 1.0 | 0.8 |
| 18 | 16 | 3/8 | 16 ER Z 18 NPT | 16IR Z 18NPT | 1.0 | 1.0 |
| 14 | 16 | 3/8 | 16E R Z 14N P T | 16IR Z 14NPT | 1.0 | 1.2 |
| 11.5 | 16 | 3/8 | 16ER Z11.5N PT | 1 6IR Z 11.5 NPT | 1.0 | 1.4 |
| 8 | 16 | 3/8 | 16 ER Z 8 NPT | 1 6IR Z 8 NPT | 1.2 | 1.7 |
Пример заказа: 16 IR Z 11.5 N PT ВМА
