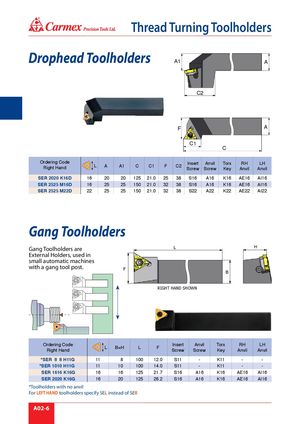

Drophead Toolholders
A1 A
C2
F A
C1
C
| Ordering Code Right Hand | L | A | A1 | C | C1 | F | C2 | Insert Screw | Anvil Screw | Torx Key | RH Anvil | LH Anvil |
| SER 2020 K16D | 16 | 20 | 20 | 125 | 21.0 | 25 | 38 | S16 | A16 | K16 | AE16 | AI16 |
| SER 2525 M16D | 16 | 25 | 25 | 150 | 21.0 | 32 | 38 | S16 | A16 | K16 | AE16 | AI16 |
| SER 2525 M22D | 22 | 25 | 25 | 150 | 21.0 | 32 | 38 | S22 | A22 | K22 | AE22 | AI22 |
Gang Toolholders
Gang Toolholders are
External Holders, used in
small automatic machines
with a gang tool post. F
L H
B
RIGHT HAND SHOWNRIGHT HAND SHOWN
| Ordering Code Right Hand | L | B=H | L | F | Insert Screw | Anvil Screw | Torx Key | RH Anvil | LH Anvil |
| SER 8 8 H11G | 11 | 8 | 100 | 12.0 | S11 | - | K11 | - | - |
| SER 1010 H11G | 11 | 10 | 100 | 14.0 | S11 | - | K11 | - | - |
| SER 1616 K16G | 16 | 16 | 125 | 21.7 | S16 | A16 | K16 | AE16 | AI16 |
| SER 2020 K16G | 16 | 20 | 125 | 26.2 | S16 | A16 | K16 | AE16 | AI16 |
