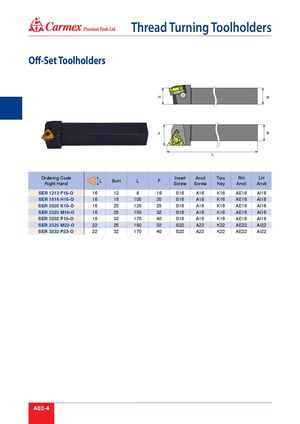

Off-Set Toolholders
H B
F B
L
| Ordering Code Right Hand | L | B=H | L | F | Insert Screw | Anvil Screw | Torx Key | RH Anvil | LH Anvil |
| SER 1212 F16-O | 16 | 12 | 8 | 16 | S16 | A16 | K16 | AE16 | AI16 |
| SER 1616 H16-O | 16 | 16 | 100 | 20 | S16 | A16 | K16 | AE16 | AI16 |
| SER 2020 K16-O | 16 | 20 | 125 | 25 | S16 | A16 | K16 | AE16 | AI16 |
| SER 2525 M16-O | 16 | 25 | 150 | 32 | S16 | A16 | K16 | AE16 | AI16 |
| SER 3232 P16-O | 16 | 32 | 170 | 40 | S16 | A16 | K16 | AE16 | AI16 |
| SER 2525 M22-O | 22 | 25 | 150 | 32 | S22 | A22 | K22 | AE22 | AI22 |
| SER 3232 P22-O | 22 | 32 | 170 | 40 | S22 | A22 | K22 | AE22 | AI22 |
