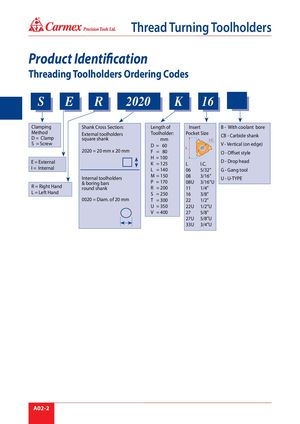

Product Identification
Threading Toolholders Ordering Codes
S E R 2020 K 16
| Clamping | Shank Cross Section: | Length of | Insert | B - With coolant bore | |
| Method | External toolholders | Toolholder: | Pocket Size | ||
| CB - Carbide shank | |||||
| D = Clamp | square shank | mm | |||
| S = Screw | D = 60 | V - Vertical (on edge) | |||
| 2020 = 20 mm x 20 mm | F = 80 | O - Offset style | |||
| H = 100 | |||||
| E = External | K = 125 | L | I.C. | D - Drop head | |
| I = Internal | L = 140 | 06 | 5/32” | G - Gang tool | |
| Internal toolholders | M = 150 | 08 | 3/16” | ||
| U - U-TYPE | |||||
| & boring bars | P = 170 | 08U | 3/16”U | ||
| R = Right Hand | round shank | R = 200 | 11 | 1/4” | |
| L = Left Hand | S = 250 | 16 | 3/8” | ||
| 0020 = Diam. of 20 mm | T = 300 | 22 | 1/2” | ||
| U = 350 | 22U | 1/2”U | |||
| V = 400 | 27 | 5/8” |
27U 5/8”U 33U 3/4”U
