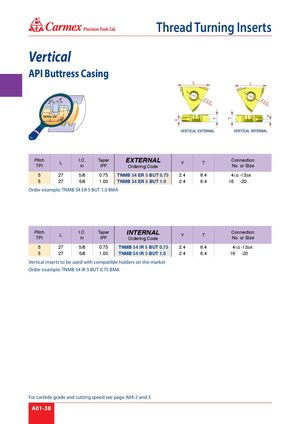

Каталог Carmex общий 2021 - страница 52
Навигация
Каталог Carmex резьбофрезы из твёрдого сплава для обработки закалённых материалов HardCut
Каталог Carmex корпуса резьбофрез для призматических пластин
Каталог Carmex инструмент для вихревого нарезания резьбы
Каталог Carmex державки для наружной обработки
Каталог Carmex спиральные резьбофрезы со сменными пластинами
Vertical
API Buttress Casing
| Pitch TPI | L | I.C. in | Taper IPF | EXTERNAL Ordering Code | Y | T | Connection No. or Size |
| 5 | 27 | 5/8 | 0.75 | TNMB 54 ER 5 BUT 0.75 | 2.4 | 6.4 | 41/2-133/8 |
| 5 | 27 | 5/8 | 1.00 | TNMB 54 ER 5 BUT 1.0 | 2.4 | 6.4 | 16 -20 |
Order example: TNMB 54 ER 5 BUT 1.0 BMA
| Pitch TPI | L | I.C. in | Taper IPF | INTERNAL Ordering Code | Y | T | Connection No. or Size |
| 5 | 27 | 5/8 | 0.75 | TNMB 54 IR 5 BUT 0.75 | 2.4 | 6.4 | 41/2-133/8 |
| 5 | 27 | 5/8 | 1.00 | TNMB 54 IR 5 BUT 1.0 | 2.4 | 6.4 | 16 -20 |
