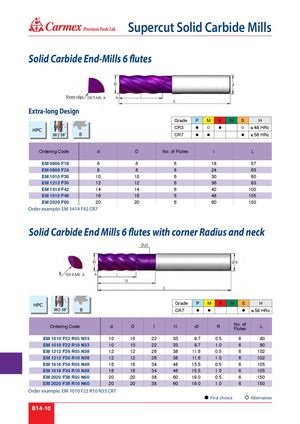

Каталог Carmex общий 2021 - страница 400

® Supercut Solid Carbide Mills Solid Carbide End-Mills 6 flutes Extra-long Design Grade P M K N S H CR3     ≤ 48 HRc 36˚ 38˚ 6 CR7    ≤ 58 HRc Ordering Code d D No. of Flutes l L EM 0606 F18 6 6 6 18 57 EM 0808 F24 8 8 6 24 63 EM 1010 F30 10 10 6 30 80 EM 1212 F36 12 12 6 36 83 EM 1414 F42 14 14 6 42 100 EM 1616 F48 16 16 6 48 105 EM 2020 F60 20 20 6 60 150 Order example: EM 1414 F42 CR7 Solid Carbide End Mills 6 flutes with corner Radius and neck Grade P M K N S H 36˚ 38˚ 6 CR7    ≤ 58 HRc Ordering Code d D I I1 d1 R No. ofFlutes L EM 1010 F22 R05 N33 10 10 22 33 9.7 0.5 6 80 EM 1010 F22 R10 N33 10 10 22 33 9.7 1.0 6 80 EM 1212 F26 R05 N38 12 12 26 38 11.6 0.5 6 102 EM 1212 F26 R10 N38 12 12 26 38 11.6 1.0 6 102 EM 1616 F34 R05 N48 16 16 34 48 15.5 0.5 6 105 EM 1616 F34 R10 N48 16 16 34 48 15.5 1.0 6 105 EM 2020 F38 R05 N60 20 20 38 60 19.0 0.5 6 150 EM 2020 F38 R10 N60 20 20 38 60 19.0 1.0 6 150 Order example: EM 1010 F22 R10 N33 CR7 First choice Alternative B14-10
