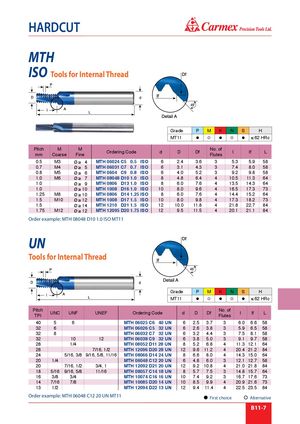

® HARDCUT MTH ISO Tools for Internal Thread Grade P M K N S H MT11      ≤ 62 HRc Pitch M MmmCoarseFine Ordering Code d D Df No. ofFlutes I If L 0.5 M3 ø≥ 4 MTH 06024 C5 0.5 ISO 6 2.4 3.6 3 5.3 5.9 58 0.7 M4 ø≥ 5 MTH 06031 C7 0.7 ISO 6 3.1 4.3 3 7.4 8.0 58 0.8 M5 ø≥ 6 MTH 0604 C9 0.8 ISO 6 4.0 5.2 3 9.2 9.8 58 1.0 M6 ø≥ 7 MTH 08048 D10 1.0 ISO 8 4.8 6.4 4 10.5 11.3 64 1.0 ø≥ 9 MTH 0806 D13 1.0 ISO 8 6.0 7.6 4 13.5 14.3 64 1.0 ø ≥ 10 MTH 1008 D16 1.0 ISO 10 8.0 9.6 4 16.5 17.3 73 1.25 M8 ø ≥ 10 MTH 0806 D14 1.25 ISO 8 6.0 7.6 4 14.4 15.2 64 1.5 M10 ø ≥ 12 MTH 1008 D17 1.5 ISO 10 8.0 9.8 4 17.3 18.2 73 1.5 ø ≥ 14 MTH 1210 D21 1.5 ISO 12 10.0 11.8 4 21.8 22.7 84 1.75 M12 ø ≥ 12 MTH 12095 D20 1.75 ISO 12 9.5 11.5 4 20.1 21.1 84 Order example: MTH 08048 D10 1.0 ISO MT11 UN Tools for Internal Thread Grade P M K N S H MT11      ≤ 62 HRc PitchTPI UNC UNF UNEF Ordering Code d D Df No. ofFlutesI If L 40 5 6 MTH 06025 C6 40 UN 6 2.5 3.7 3 6.0 6.6 58 32 6 MTH 06026 C5 32 UN 6 2.6 3.8 3 5.9 6.5 58 32 8 MTH 06032 C7 32 UN 6 3.2 4.4 3 7.5 8.1 58 32 10 12 MTH 06038 C9 32 UN 6 3.8 5.0 3 9.1 9.7 58 28 1/4 MTH 08052 D11 28 UN 8 5.2 6.8 4 11.3 12.1 64 28 7/16, 1/2 MTH 12096 D20 28 UN 12 9.6 11.2 4 20.4 21.2 84 24 5/16, 3/8 9/16, 5/8, 11/16 MTH 08066 D14 24 UN 8 6.6 8.0 4 14.3 15.0 64 20 1/4 MTH 06048 C12 20 UN 6 4.8 6.0 3 12.1 12.7 58 20 7/16, 1/2 3/4, 1 MTH 12092 D21 20 UN 12 9.2 10.8 4 21.0 21.8 84 18 5/16 9/16, 5/8 11/16 MTH 08057 C14 18 UN 8 5.7 7.5 3 14.8 15.7 64 16 3/8 3/4 MTH 10074 C16 16 UN 10 7.4 9.2 3 16.7 17.6 73 14 7/16 7/8 MTH 10085 D20 14 UN 10 8.5 9.9 4 20.9 21.6 73 13 1/2 MTH 12094 D22 13 UN 12 9.4 11.4 4 22.5 23.5 84 Order example: MTH 06048 C12 20 UN MT11 First choice Alternative B11-7
