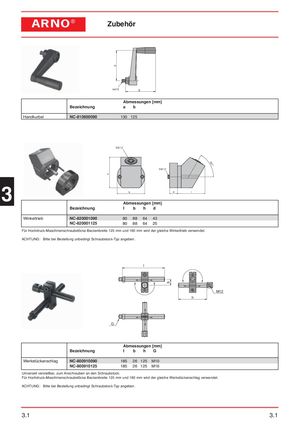

® Zubehör
sw12 b
Abmessungen [mm]
| Bezeichnung | a | b | |
| Handkurbel | NC-810600090 | 130 125 |
3
Abmessungen [mm]
| Bezeichnung | l | b | h | d | at | |
| Winkeltrieb | NC-820001090 | 80 | 88 | 64 | 43 | |
| NC-820001125 | 80 | 88 | 64 | 25 |
Für Hochdruck-Maschinenschraubstöcke Backenbreite 125 mm und 160 mm wird der gleiche Winkeltrieb verwendet. ACHTUNG: Bitte bei Bestellung unbedingt Schraubstock-Typ angeben.
l
| G l | b h M12 | ||
| Bezeichnung | Abmessungen l b h | [mm] G | |
| Werkstückanschlag | NC-800910090 | 185 26 125 | M10 |
| NC-800910125 | 185 26 125 | M16 |
