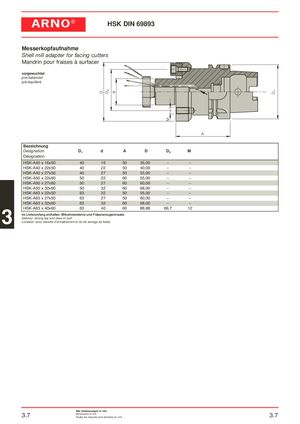

Messerkopfaufnahme
Shell mill adapter for facing cutters
Mandrin pour fraises à surfacer
vorgewuchtet pre-balanced pré-équilibré
| Bezeichnung Designation | D1 | d | A | D | D2 | M |
| Désignation | ||||||
| HSK-A40 x 16x50 | 40 | 16 | 50 | 35,00 | – | – |
| HSK-A40 x 22x50 | 40 | 22 | 50 | 40,00 | – | – |
| HSK-A40 x 27x50 | 40 | 27 | 50 | 55,00 | – | – |
| HSK-A50 x 22x60 | 50 | 22 | 60 | 55,00 | – | – |
| HSK-A50 x 27x60 | 50 | 27 | 60 | 60,00 | – | – |
| HSK-A50 x 32x60 | 50 | 32 | 60 | 68,00 | – | – |
| HSK-A63 x 22x50 | 63 | 22 | 50 | 55,00 | – | – |
| HSK-A63 x 27x50 | 63 | 27 | 50 | 60,00 | – | – |
| HSK-A63 x 32x60 | 63 | 32 | 60 | 68,00 | – | – |
| HSK-A63 x 40x60 | 63 | 40 | 60 | 88,88 | 66,7 | 12 |
3 HSK-A63 x 40x60 63 40 60 88,88 66,7 12
Im Lieferumfang enthalten: Mitnehmersteine und Fräseranzugschraube Delivery: driving key and draw-in bolt Livrasion: avec clavette d’entrainement et vis de serrage de fraise
