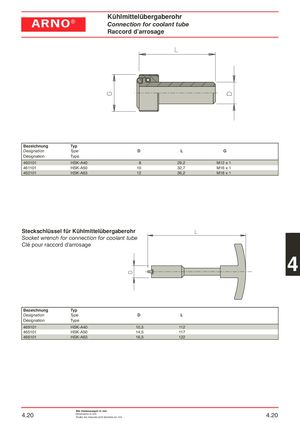

Kühlmittelübergaberohr ARNO® Connection for coolant tube Raccord d’arrosage Bezeichnung Typ Designation Type D L G Désignation Type 460101 HSK-A40 8 29,2 M12 x 1 461101 HSK-A50 10 32,7 M16 x 1 462101 HSK-A63 12 36,2 M18 x 1 Steckschlüssel für Kühlmittelübergaberohr Socket wrench for connection for coolant tube Clé pour raccord d’arrosage 4 Bezeichnung Typ Designation Type D L Désignation Type 469101 HSK-A40 10,5 112 465101 HSK-A50 14,5 117 466101 HSK-A63 16,5 122 Alle Abmessungen in mm 4.20 Dimensions in mmToutes les mesures sont données en mm 4.20
