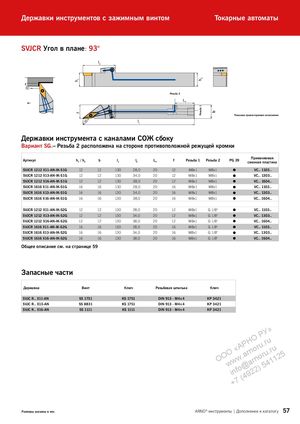

Каталог ARNO оснастка для автоматов продольного точения - страница 55

Державки инструментов с зажимным винтом Токарные автоматы SVJCR Угол в плане: 93° l2 h2 h1 93 ° Резьба 2 L4 Резьба 1 f Показано правостороннее исполнение l1 ° 93 Державки инструмента с каналами СОЖ сбоку Вариант SG.– Резьба 2 расположена на стороне противоположной режущей кромки Применяемая Артикул h1 / h2 b l1 l2 L4 f Резьба 1 Резьба 2 PG 39 сменная пластина SVJCR 1212 X11-AN-IK-S1G 12 12 130 28,0 20 12 M8x1 M8x1  VC.. 1103.. SVJCR 1212 X13-AN-IK-S1G 12 12 130 34,0 20 12 M8x1 M8x1  VC.. 1303.. SVJCR 1212 X16-AN-IK-S1G 12 12 130 38,0 20 12 M8x1 M8x1  VC.. 1604.. SVJCR 1616 X11-AN-IK-S1G 16 16 130 28,0 20 16 M8x1 M8x1  VC.. 1103.. SVJCR 1616 X13-AN-IK-S1G 16 16 130 34,0 20 16 M8x1 M8x1  VC.. 1303.. SVJCR 1616 X16-AN-IK-S1G 16 16 130 38,0 20 16 M8x1 M8x1  VC.. 1604.. SVJCR 1212 X11-AN-IK-S2G 12 12 130 28,0 20 12 M8x1 G 1/8"  VC.. 1103.. SVJCR 1212 X13-AN-IK-S2G 12 12 130 34,0 20 12 M8x1 G 1/8"  VC.. 1303.. SVJCR 1212 X16-AN-IK-S2G 12 12 130 38,0 20 12 M8x1 G 1/8"  VC.. 1604.. SVJCR 1616 X11-AN-IK-S2G 16 16 130 28,0 20 16 M8x1 G 1/8"  VC.. 1103.. SVJCR 1616 X13-AN-IK-S2G 16 16 130 34,0 20 16 M8x1 G 1/8"  VC.. 1303.. SVJCR 1616 X16-AN-IK-S2G 16 16 130 38,0 20 16 M8x1 G 1/8"  VC.. 1604.. Общее описание см. на странице 59 Запасные части Державка Винт Ключ Резьбовая шпилька Ключ SVJC R.. X11-AN SS 1751 KS 1751 DIN 913 - M4 x 4 KP 3421 SVJC R.. X13-AN SS 8831 KS 1751 DIN 913 - M4 x 4 KP 3421 SVJC R.. X16-AN SS 1111 KS 1111 DIN 913 - M4 x 4 KP 3421 » РУ Р НО u.ru «А rnor .ru О a ru 5 ОО ww. arno 4112 w @ )5 o inf 4922 ( +7 Размеры указаны в мм. ARNO®-инструменты | Дополнение к каталогу 57
