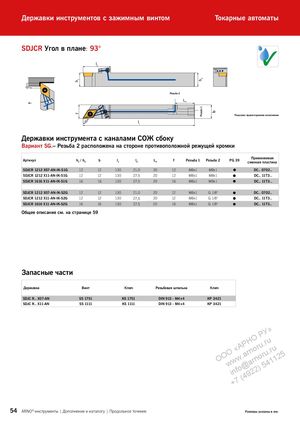

Каталог ARNO оснастка для автоматов продольного точения - страница 52

Державки инструментов с зажимным винтом Токарные автоматы SDJCR Угол в плане: 93° l2 ✓ h2 h1 93 ° Резьба 2 L4 Резьба 1 f Показано правостороннее исполнение l1 ° 93 Державки инструмента с каналами СОЖ сбоку Вариант SG.– Резьба 2 расположена на стороне противоположной режущей кромки Применяемая Артикул h1 / h2 b l1 l2 L4 f Резьба 1 Резьба 2 PG 39 сменная пластина SDJCR 1212 X07-AN-IK-S1G 12 12 130 21,0 20 12 M8x1 M8x1  DC.. 0702.. SDJCR 1212 X11-AN-IK-S1G 12 12 130 27,5 20 12 M8x1 M8x1  DC.. 11T3.. SDJCR 1616 X11-AN-IK-S1G 16 16 130 27,5 20 16 M8x1 M8x1  DC.. 11T3.. SDJCR 1212 X07-AN-IK-S2G 12 12 130 21,0 20 12 M8x1 G 1/8"  DC.. 0702.. SDJCR 1212 X11-AN-IK-S2G 12 12 130 27,5 20 12 M8x1 G 1/8"  DC.. 11T3.. SDJCR 1616 X11-AN-IK-S2G 16 16 130 27,5 20 16 M8x1 G 1/8"  DC.. 11T3.. Общее описание см. на странице 59 Запасные части Державка Винт Ключ Резьбовая шпилька Ключ SDJC R.. X07-AN SS 1751 KS 1751 DIN 913 - M4 x 4 KP 3421 SDJC R.. X11-AN SS 1111 KS 1111 DIN 913 - M4 x 4 KP 3421 » РУ Р НО u.ru «А rnor .ru О a ru 5 ОО ww. arno 4112 w @ )5 o inf 4922 ( +7 54 ARNO®-инструменты | Дополнение к каталогу | Продольное точение  Размеры указаны в мм.
