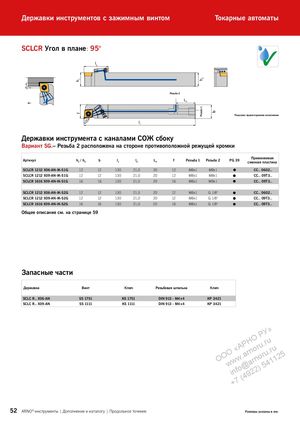

Каталог ARNO оснастка для автоматов продольного точения - страница 50

Державки инструментов с зажимным винтом Токарные автоматы SCLCR Угол в плане: 95° l2 ✓ h2 h1 95 ° Резьба 2 L4 Резьба 1 f Показано правостороннее исполнение ° l1 95 Державки инструмента с каналами СОЖ сбоку Вариант SG.– Резьба 2 расположена на стороне противоположной режущей кромки Применяемая Артикул h1 / h2 b l1 l2 L4 f Резьба 1 Резьба 2 PG 39 сменная пластина SCLCR 1212 X06-AN-IK-S1G 12 12 130 21,0 20 12 M8x1 M8x1  CC.. 0602.. SCLCR 1212 X09-AN-IK-S1G 12 12 130 21,0 20 12 M8x1 M8x1  CC.. 09T3.. SCLCR 1616 X09-AN-IK-S1G 16 16 130 21,0 20 16 M8x1 M8x1  CC.. 09T3.. SCLCR 1212 X06-AN-IK-S2G 12 12 130 21,0 20 12 M8x1 G 1/8"  CC.. 0602.. SCLCR 1212 X09-AN-IK-S2G 12 12 130 21,0 20 12 M8x1 G 1/8"  CC.. 09T3.. SCLCR 1616 X09-AN-IK-S2G 16 16 130 21,0 20 16 M8x1 G 1/8"  CC.. 09T3.. Общее описание см. на странице 59 Запасные части Державка Винт Ключ Резьбовая шпилька Ключ SCLC R.. X06-AN SS 1751 KS 1751 DIN 913 - M4 x 4 KP 3421 SCLC R.. X09-AN SS 1111 KS 1111 DIN 913 - M4 x 4 KP 3421 » РУ Р НО u.ru «А rnor .ru О a ru 5 ОО ww. arno 4112 w @ )5 o inf 4922 ( +7 52 ARNO®-инструменты | Дополнение к каталогу | Продольное точение  Размеры указаны в мм.
