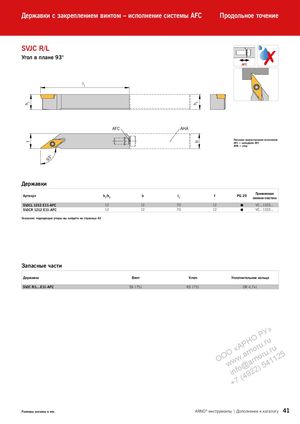

Державки с закреплением винтом – исполнение системы AFC Продольное точение SVJC R/L Угол в плане 93° AFC ✗ L l1 h1 h2 AFC AHA Показано правостороннее исполнение b f AFC = интерфейс AFC AHA = упор ° 93 Державки Применяемая Артикул h1/h2 b l1 f PG 29 сменная пластина SVJCL 1212 E11-AFC 12 12 70 12  VC...1103... SVJCR 1212 E11-AFC 12 12 70 12  VC...1103... Указание: подходящие упоры вы найдете на странице 43 Запасные части Державка Винт Ключ Уплотнительное кольцо SVJC R/L...E11-AFC SS 1751 KS 1751 OR 4,7x1 » РУ Р НО u.ru «А rnor .ru О a ru 5 ОО ww. arno 4112 w @ )5 o inf 4922 ( +7 Размеры указаны в мм. ARNO®-инструменты | Дополнение к каталогу 41
