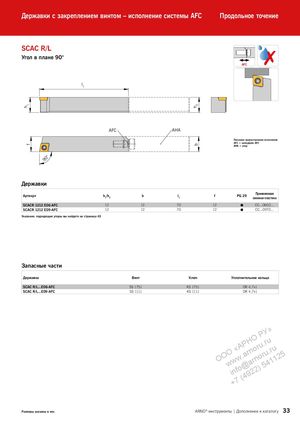

h1f h2b Державки с закреплением винтом – исполнение системы AFC Продольное точение SCAC R/L Угол в плане 90° AFC ✗ L l1 AFC AHA Показано правостороннее исполнение AFC = интерфейс AFC AHA = упор 90° Державки Артикул h1/h2 b l1 f PG 29 Применяемаясменная пластина SCACR 1212 E06-AFC 12 12 70 12  CC...0602... SCACR 1212 E09-AFC 12 12 70 12  CC...09T3... Указание: подходящие упоры вы найдете на странице 43 Запасные части Державка Винт Ключ Уплотнительное кольцо SCAC R/L...E06-AFC SS 1751 KS 1751 OR 4,7x1 SCAC R/L...E09-AFC SS 1111 KS 1111 OR 4,7x1 ООwОi+wn«7fwoА(.@Р4a9Нran2Оro2nr)oРur5.Уur4u».1ru125 Размеры указаны в мм. ARNO®-инструменты | Дополнение к каталогу 33
