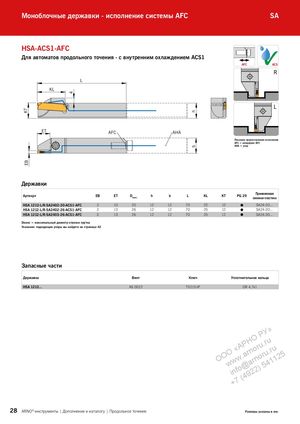

Каталог ARNO оснастка для автоматов продольного точения - страница 27

Моноблочные державки - исполнение системы AFC SA HSA-ACS1-AFC Для автоматов продольного точения - с внутренним охлаждением ACS1 AFC ✓ ACS R L KL 4 L KT h ET AFC AHA Показано правостороннее исполнение AFC = интерфейс AFC AHA = упор b EB Державки Применяемая Артикул EB ET Dмакс. h b L KL KT PG 29 сменная пластина HSA 1212-L/R-SA2402-20-ACS1-AFC 2 10 20 12 12 70 22 12  SA24-20... HSA 1212-L/R-SA2402-26-ACS1-AFC 2 13 26 12 12 70 25 12  SA24-20... HSA 1212-L/R-SA2403-26-ACS1-AFC 3 13 26 12 12 70 25 12  SA24-30... Dмакс = максимальный диаметр отрезки прутка Указание: подходящие упоры вы найдете на странице 42 Запасные части Державка Винт Ключ Уплотнительное кольцо HSA 1212... AS 0022 T5215-IP OR 4,7x1 » РУ Р НО u.ru «А rnor .ru О a ru 5 ОО ww. arno 4112 w @ )5 o inf 4922 ( +7 28 ARNO®-инструменты | Дополнение к каталогу | Продольное точение  Размеры указаны в мм.
