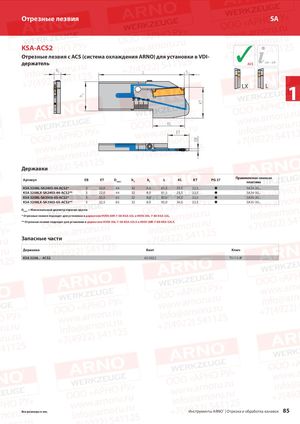

Каталог ARNO обработка канавок и отрезка 2018 - страница 85
Навигация
Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы
Каталог ARNO фрезерование 2016
Каталог ARNO автоматизированные системы хранения инструмента
Каталог ARNO оснастка для токарного и фрезерного оборудования
Каталог ARNO фрезы и сменные пластины для фрезерной обработки 2015
KSA-ACS2 ✓
Отрезные лезвия с ACS (система охлаждения ARNO) для установки в VDI-
| держатель | ACS | 114 – 119 | |||
| b | 5 | ||||
| 2 | L |
LX L 1
KL
ET
Державки
| Артикул | EB | ET | Dмакс | h3 | b2 | L | KL | KT | PG 37 | Применяемая сменная пластина |
| KSA 3208L-SA2403-44-ACS2 | 3 | 22,0 | 44 | 32 | 8,0 | 81,5 | 23,5 | 32,5 | | SA24-30... |
| KSA 3208LX-SA2403-44-ACS2 | 3 | 22,0 | 44 | 32 | 8,0 | 81,5 | 23,5 | 32,5 | | SA24-30... |
| KSA 3208L-SA3503-65-ACS2 | 3 | 32,5 | 65 | 32 | 8,0 | 92,0 | 34,0 | 32,5 | | SA35-30... |
| KSA 3208LX-SA3503-65-ACS2 | 3 | 32,5 | 65 | 32 | 8,0 | 92,0 | 34,0 | 32,5 | | SA35-30... |
D = Максимальный диаметр отрезки прутка макс * Отрезные лезвия подходят для установки в держатели HVDI-30R-7-38-KSA-32L и HVDI-30L-7-60-KSA-32L. ** Отрезные лезвия подходят для установки в держатели HVDI-30L-7-38-KSA-32LX и HVDI-30R-7-60-KSA-32LX.
Запасные части
| Державка | Винт | Ключ |
| KSA 3208.. - ACS2 | AS 0022 | T5115-IP |
