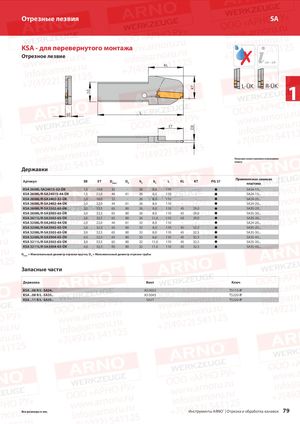

KSA - для перевернутого монтажа
Отрезное лезвие
b2 L
KL 114 – 119
L-ÜK R-ÜK 1
ET
Показано левостороннее исполнение сверху
Державки
| Артикул | EB | ET | Dмакс | DR | h3 | b2 | L | KL | KT | PG 37 | Применяемая сменная пластина |
| KSA 2608L-SA24015-32-ÜK | 1,5 | 16,0 | 32 | - | 26 | 8,0 | 110 | - | - | | SA24-15... |
| KSA 2608L/R-SA24015-44-ÜK | 1,5 | 22,0 | 44 | 61 | 26 | 8,0 | 110 | - | - | | SA24-15... |
| KSA 2608L/R-SA2402-32-ÜK | 2,0 | 16,0 | 32 | - | 26 | 8,0 | 110 | - | - | | SA24-20... |
| KSA 2608L/R-SA2402-44-ÜK | 2,0 | 22,0 | 44 | 61 | 26 | 8,0 | 110 | - | - | | SA24-20... |
| KSA 2608L/R-SA3502-65-ÜK | 2,0 | 32,5 | 65 | 80 | 26 | 8,0 | 110 | 45 | 29,0 | | SA35-20... |
| KSA 2608L/R-SA3503-65-ÜK | 3,0 | 32,5 | 65 | 80 | 26 | 8,0 | 110 | 45 | 29,0 | | SA35-30... |
| KSA 2611L/R-SA3503-65-ÜK | 3,0 | 32,5 | 65 | 80 | 26 | 11,0 | 110 | 45 | 29,0 | | SA35-30... |
| KSA 3208L/R-SA2402-44-ÜK | 2,0 | 22,0 | 44 | 61 | 32 | 8,0 | 110 | - | - | | SA24-20... |
| KSA 3208L/R-SA3502-65-ÜK | 2,0 | 32,5 | 65 | 80 | 32 | 8,0 | 110 | 45 | 32,5 | | SA35-20... |
| KSA 3208L/R-SA3503-65-ÜK | 3,0 | 32,5 | 65 | 80 | 32 | 8,0 | 110 | 45 | 32,5 | | SA35-30... |
| KSA 3208L/R-SA3504-65-ÜK | 4,0 | 32,5 | 65 | 80 | 32 | 8,0 | 110 | 45 | 32,5 | | SA35-40... |
| KSA 3211L/R-SA3503-65-ÜK | 3,0 | 32,5 | 65 | 80 | 32 | 11,0 | 110 | 45 | 32,5 | | SA35-30... |
| KSA 3211L/R-SA3504-65-ÜK | 4,0 | 32,5 | 65 | 80 | 32 | 11,0 | 110 | 45 | 32,5 | | SA35-40... |
D = Максимальный диаметр отрезки прутка, D = Максимальный диаметр отрезки трубы макс R
Запасные части
| Державка | Винт | Ключ |
| KSA ..08 R/L -SA24.. | AS 0022 | T5115-IP |
| KSA ..08 R/L -SA35.. | AS 0045 | T5220-IP |
| KSA ..11 R/L -SA35.. | SA5T | T5220-IP |
