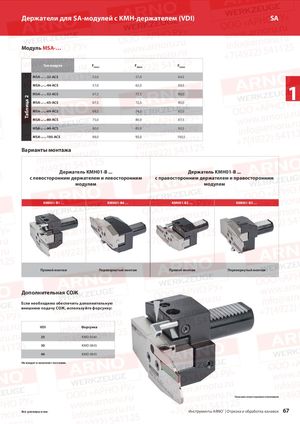

Модуль MSA-…
| Тип модуля | FVDI25 | FVDI30 | FVDI40 |
| MSA-..-..-32-ACS | 52,0 | 57,0 | 64,5 |
| MSA-..-..-44-ACS | 57,0 | 62,0 | 69,5 |
| 2 MSA-..-..-52-ACS | 67,5 | 72,5 | 80,0 |
| ица MSA-..-..-65-ACS | 67,5 | 72,5 | 80,0 |
| абл MSA-..-..-69-ACS | 69,5 | 74,5 | 82,0 |
| Т MSA-..-..-80-ACS | 75,0 | 80,0 | 87,5 |
| MSA-..-..-90-ACS | 80,0 | 85,0 | 92,5 |
| MSA-..-..-105-ACS | 88,0 | 93,0 | 100,5 |
Варианты монтажа
Держатель KMH01-B ... Держатель KMH01-B ...
с левосторонним держателем и левосторонним с правосторонним держателем и правосторонним
модулем модулем
KMH01-B1 … KMH01-B4 … KMH01-B2 … KMH01-B3 …
Прямой монтаж Перевернутый монтаж Прямой монтаж Перевернутый монтаж
Дополнительная СОЖ
Если необходимо обеспечить дополнительную
внешнюю подачу СОЖ, используйте форсунку:
| VDI | Форсунка |
| 25 | KMD 0540 |
| 30 | KMD 0845 |
| 40 | KMD 0845 |
Не входит в комплект поставки.
Показано левостороннее исполнение
