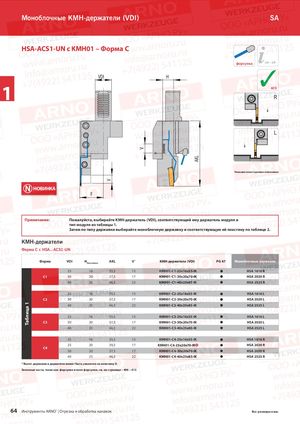

HSA-ACS1-UN с KMH01 – Форма C
1 VDI VDI H H
форсункаKMD ✓114 – 119
ACS
R
L
Показано левостороннее исполнение
НОВИНКА
F F
Примечание: Пожалуйста, выбирайте KMH-держатель (VDI), соответствующий ему держатель модуля и
тип модуля из таблицы 1. Затем по типу державки выбирайте моноблочную державку и соответствующую ей пластину по таблице 2.
KMH-держатели
Форма C с HSA..-ACS1-UN
| Форма | VDI | HХвостовика | AKL | V | KMH-держатели (VDI) | PG 47 | Моноблочные державки | |
| 25 | 16 | 35,3 | 15 | KMH01-C1-25x16x55-IK | | HSA 1616 R | ||
| C1 | 30 | 20 | 37,3 | 17 | KMH01-C1-30x20x70-IK | | HSA 2020 R | |
| 40 | 25 | 46,3 | 22 | KMH01-C1-40x25x85-IK | | HSA 2525 R | ||
| 25 | 16 | 35,3 | 15 | KMH01-C2-25x16x55-IK | | HSA 1616 L | ||
| C2 | 30 | 20 | 37,3 | 17 | KMH01-C2-30x20x70-IK | | HSA 2020 L | |
| ица 1 | 40 | 25 | 46,3 | 22 | KMH01-C2-40x25x85-IK | | HSA 2525 L | |
| бл | 25 | 16 | 35,3 | 15 | KMH01-C3-25x16x55-IK | | HSA 1616 L | |
| Та | C3 | 30 | 20 | 37,3 | 17 | KMH01-C3-30x20x70-IK | | HSA 2020 L |
| 40 | 25 | 46,3 | 22 | KMH01-C3-40x25x85-IK | | HSA 2525 L | ||
| 25 | 16 | 35,3 | 15 | KMH01-C4-25x16x55-IK | | HSA 1616 R | ||
| 25 | 20 | 39,3 | 17 | KMH01-C4-25x20x70-IKN | | HSA 2020 R | ||
| C4 | 30 | 20 | 37,3 | 17 | KMH01-C4-30x20x70-IK | | HSA 2020 R | |
| 40 | 25 | 46,3 | 22 | KMH01-C4-40x25x85-IK | | HSA 2525 R |
* Вылет державки в держателе может быть увеличен на величину V. Запасные части, такие как форсунка и винт форсунки, см. на странице – 406 – 413
