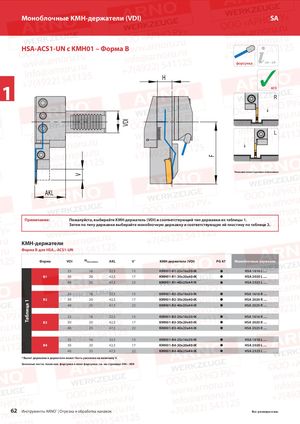

HSA-ACS1-UN с KMH01 – Форма B
1 H
форсункаKMD ✓114 – 119
ACS
R
L
Показано левостороннее исполнение
AKL
Примечание: Пожалуйста, выбирайте KMH-держатель (VDI) и соответствующий тип державки из таблицы 1. Затем по типу державки выбирайте моноблочную державку и соответствующую ей пластину по таблице 2.
KMH-держатели
Форма B для HSA..-ACS1-UN
| Форма | VDI | HХвостовика | AKL | V | KMH-держатели (VDI) | PG 47 | Моноблочные державки | |
| 25 | 16 | 32,3 | 15 | KMH01-B1-25x16x30-IK | | HSA 1616 L … | ||
| B1 | 30 | 20 | 42,3 | 17 | KMH01-B1-30x20x40-IK | | HSA 2020 L … | |
| 40 | 25 | 47,3 | 22 | KMH01-B1-40x25x44-IK | | HSA 2525 L … | ||
| 25 | 16 | 32,3 | 15 | KMH01-B2-25x16x30-IK | | HSA 1616 R … | ||
| 1 | B2 | 30 | 20 | 42,3 | 17 | KMH01-B2-30x20x40-IK | | HSA 2020 R … |
| ца | 40 | 25 | 47,3 | 22 | KMH01-B2-40x25x44-IK | | HSA 2525 R … | |
| и | ||||||||
| абл | 25 | 16 | 32,3 | 15 | KMH01-B3-25x16x30-IK | | HSA 1616 R … | |
| Т | B3 | 30 | 20 | 42,3 | 17 | KMH01-B3-30x20x40-IK | | HSA 2020 R … |
| 40 | 25 | 47,3 | 22 | KMH01-B3-40x25x44-IK | | HSA 2525 R … | ||
| 25 | 16 | 32,3 | 15 | KMH01-B4-25x16x30-IK | | HSA 1616 L … | ||
| B4 | 30 | 20 | 42,3 | 17 | KMH01-B4-30x20x40-IK | | HSA 2020 L … | |
| 40 | 25 | 47,3 | 22 | KMH01-B4-40x25x44-IK | | HSA 2525 L … |
* Вылет державки в держателе может быть увеличен на величину V. Запасные части, такие как форсунка и винт форсунки, см. на странице 394 – 404
