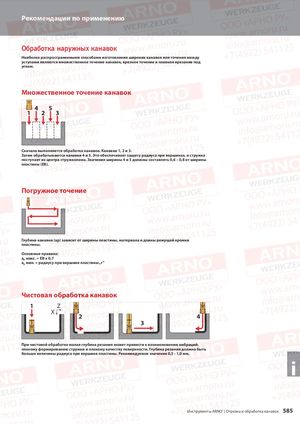

Рекомендации по применению Обработка наружных канавок Наиболее распространенными способами изготовления широких канавок или точения между уступами являются множественное точение канавок, врезное точение и плавное врезание под углом. Множественное точение канавок 4 5 1 2 3 Сначала выполняется обработка канавок. Канавки 1, 2 и 3. Затем обрабатываются канавки 4 и 5. Это обеспечивает защиту радиуса при вершинах, и стружка поступает из центра стружколома. Значения ширины 4 и 5 должны составлять 0,6 – 0,8 от ширины пластины (EB). Погружное точение Глубина канавки (ap) зависит от ширины пластины, материала и длины режущей кромки пластины. Основные правила: ap макс. = EB x 0,7 ap мин. = радиусу при вершине пластины „r“ Чистовая обработка канавок 1 Z X 2 4 3 При чистовой обработке малая глубина резания может привести к возникновению вибраций, плохому формированию стружки и плохому качеству поверхности. Глубина резания должна быть больше величины радиуса при вершине пластины. Рекомендуемое значение 0,5 - 1,0 мм. i Инструменты ARNO® | Отрезка и обработка канавок 585
