Каталог ARNO обработка канавок и отрезка 2018 - страница 577

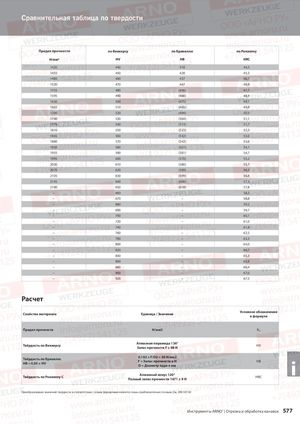

Сравнительная таблица по твердости Предел прочности по Виккерсу по Бринеллю по Роквеллу Н/мм 2 HV HB HRC 1420 440 418 44,5 1455 450 428 45,3 1485 460 437 46,1 1520 470 447 46,9 1555 480 (456) 47,7 1595 490 (466) 48,4 1630 500 (475) 49,1 1665 510 (485) 49,8 1700 520 (494) 50,5 1740 530 (504) 51,1 1775 540 (513) 51,7 1810 550 (523) 52,3 1845 560 (532) 53,0 1880 570 (542) 53,6 1920 580 (551) 54,1 1955 590 (561) 54,7 1995 600 (570) 55,2 2030 610 (580) 55,7 2070 620 (589) 56,3 2105 630 (599) 56,8 2145 640 (608) 57,3 2180 650 (618) 57,8 – 660 – 58,3 – 670 – 58,8 – 680 – 59,2 – 690 – 59,7 – 700 – 60,1 – 720 – 61,0 – 740 – 61,8 – 760 – 62,5 – 780 – 63,3 – 800 – 64,0 – 820 – 64,7 – 840 – 65,3 – 860 – 65,9 – 880 – 66,4 – 900 – 67,0 – 920 – 67,5 Расчет Условное обозначение Свойства материала Единица / Значение в формуле Предел прочности Н/мм2 Rm Алмазная пирамида 136° Твёрдость по Виккерсу HV Запас прочности F ≥ 98 Н 0,102 × F/D2 = 30 Н/мм2 Твёрдость по Бринелю: i F = Запас прочности в Н HB HB = 0,95 × HV D = Диаметр ядра в мм Алмазный конус 120° Твёрдость по Роквеллу C HRC Полный запас прочности 1471 ± 9 Н Преобразование значений твердости в соответствии с этими формулами является лишь приблизительно точным. См. DIN 50150 Инструменты ARNO® | Отрезка и обработка канавок 577
