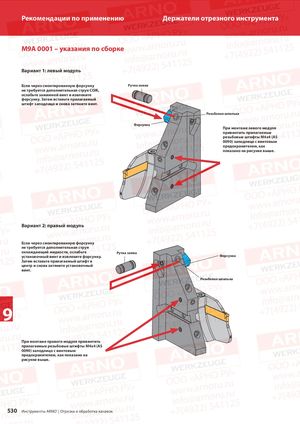

Рекомендации по применению Держатели отрезного инструмента M9A 0001 – указания по сборке Вариант 1: левый модуль Если через смонтированную форсунку Ручка замка не требуется дополнительная струя СОЖ, ослабьте зажимной винт и извлеките форсунку. Затем вставьте прилагаемый штифт заподлицо и снова затяните винт. Резьбовая шпилька Форсунка При монтаже левого модуля привинтить прилагаемые резьбовые штифты M4x4 (AS 0090) заподлицо с винтовым предохранителем, как показано на рисунке выше. Вариант 2: правый модуль Если через смонтированную форсунку не требуется дополнительная струя охлаждающей жидкости, ослабьте Ручка замка установочный винт и извлеките форсунку. Форсунка Затем вставьте прилагаемый штифт в центр и снова затяните установочный винт. Резьбовая шпилька 9 При монтаже правого модуля привинтить прилагаемые резьбовые штифты M4x4 (AS 0090) заподлицо с винтовым предохранителем, как показано на рисунке выше. 530 Инструменты ARNO® | Отрезка и обработка канавок
