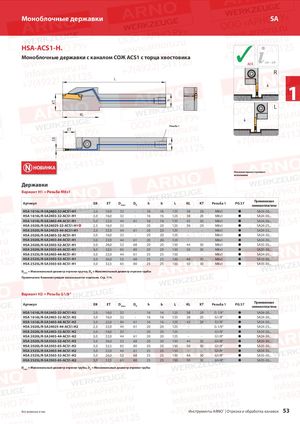

HSA-ACS1-H.
Моноблочные державки с каналом СОЖ ACS1 с торца хвостовика
L
KL
Резьба 1
ET
ACS 114 – 119
R
1
L
НОВИНКА
Державки
Вариант H1 = Резьба M8x1
Показано правостороннее исполнение
| Артикул | EB | ET | Dмакс | DR | h | b | L | KL | KT | Резьба 1 | PG 37 | Применяемая сменная пластина |
| HSA 1616L/R-SA2402-32-ACS1-H1 | 2,0 | 16,0 | 32 | - | 16 | 16 | 125 | 38 | 20 | M8x1 | | SA24-20... |
| HSA 1616L/R-SA2403-32-ACS1-H1 | 3,0 | 16,0 | 32 | - | 16 | 16 | 125 | 38 | 20 | M8x1 | | SA24-30... |
| HSA 1616L/R-SA2403-44-ACS1-H1 | 3,0 | 22,0 | 44 | 61 | 16 | 16 | 125 | 45 | 20 | M8x1 | | SA24-30... |
| HSA 2020L/R-SA24025-32-ACS1-H1N | 2,5 | 16,0 | 32 | - | 20 | 20 | 125 | 36 | 20 | M8x1 | | SA24-25... |
| HSA 2020L/R-SA24025-44-ACS1-H1 | 2,5 | 22,0 | 44 | 61 | 20 | 20 | 125 | - | - | M8x1 | | SA24-25... |
| HSA 2020L/R-SA2403-32-ACS1-H1 | 3,0 | 16,0 | 32 | - | 20 | 20 | 125 | - | - | M8x1 | | SA24-30... |
| HSA 2020L/R-SA2403-44-ACS1-H1 | 3,0 | 22,0 | 44 | 61 | 20 | 20 | 125 | - | - | M8x1 | | SA24-30... |
| HSA 2020L/R-SA3503-52-ACS1-H1 | 3,0 | 26,0 | 52 | 68 | 20 | 20 | 150 | 44 | 30 | M8x1 | | SA35-30... |
| HSA 2020L/R-SA3503-65-ACS1-H1 | 3,0 | 32,5 | 65 | 80 | 20 | 20 | 150 | 50 | 30 | M8x1 | | SA35-30... |
| HSA 2525L/R-SA2403-44-ACS1-H1 | 3,0 | 22,0 | 44 | 61 | 25 | 25 | 150 | - | - | M8x1 | | SA24-30... |
| HSA 2525L/R-SA3503-52-ACS1-H1 | 3,0 | 26,0 | 52 | 68 | 25 | 25 | 150 | 44 | 30 | M8x1 | | SA35-30... |
| HSA 2525L/R-SA3503-65-ACS1-H1 | 3,0 | 32,5 | 65 | 80 | 25 | 25 | 150 | 50 | 30 | M8x1 | | SA35-30... |
D = Максимальный диаметр отрезки прутка, D = Максимальный диаметр отрезки трубы макс R Примечание: Комплектующие заказываются отдельно. Стр. 114.
Вариант H2 = Резьба G1/8“
| Артикул | EB | ET | Dмакс | DR | h | b | L | KL | KT | Резьба 1 | PG 37 | Применяемая сменная пластина |
| HSA 1616L/R-SA2402-32-ACS1-H2 | 2,0 | 16,0 | 32 | - | 16 | 16 | 125 | 38 | 20 | G 1/8“ | | SA24-20... |
| HSA 1616L/R-SA2403-32-ACS1-H2 | 3,0 | 16,0 | 32 | - | 16 | 16 | 125 | 38 | 20 | G1/8“ | | SA24-30... |
| HSA 1616L/R-SA2403-44-ACS1-H2 | 3,0 | 22,0 | 44 | 61 | 16 | 16 | 125 | 45 | 20 | G1/8“ | | SA24-30... |
| HSA 2020L/R-SA24025-44-ACS1-H2 | 2,5 | 22,0 | 44 | 61 | 20 | 20 | 125 | - | - | G 1/8“ | | SA24-25... |
| HSA 2020L/R-SA2403-32-ACS1-H2 | 3,0 | 16,0 | 32 | - | 20 | 20 | 125 | - | - | G1/8“ | | SA24-30... |
| HSA 2020L/R-SA2403-44-ACS1-H2 | 3,0 | 22,0 | 44 | 61 | 20 | 20 | 125 | - | - | G1/8“ | | SA24-30... |
| HSA 2020L/R-SA3503-52-ACS1-H2 | 3,0 | 26,0 | 52 | 68 | 20 | 20 | 150 | 44 | 30 | G1/8“ | | SA35-30... |
| HSA 2020L/R-SA3503-65-ACS1-H2 | 3,0 | 32,5 | 65 | 80 | 20 | 20 | 150 | 50 | 30 | G1/8“ | | SA35-30... |
| HSA 2525L/R-SA2403-44-ACS1-H2 | 3,0 | 22,0 | 44 | 61 | 25 | 25 | 150 | - | - | G1/8“ | | SA24-30... |
| HSA 2525L/R-SA3503-52-ACS1-H2 | 3,0 | 26,0 | 52 | 68 | 25 | 25 | 150 | 44 | 30 | G1/8“ | | SA35-30... |
| HSA 2525L/R-SA3503-65-ACS1-H2 | 3,0 | 32,5 | 65 | 80 | 25 | 25 | 150 | 50 | 30 | G1/8“ | | SA35-30... |
D = Максимальный диаметр отрезки трубы, D = Максимальный диаметр отрезки трубы макс R
