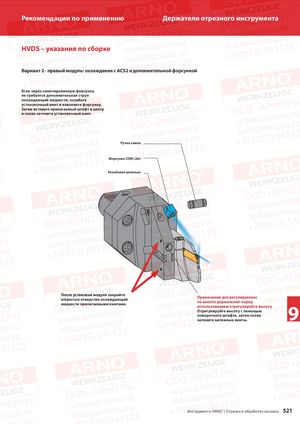

Рекомендации по применению Держатели отрезного инструмента HVDS – указания по сборке Вариант 2 - правый модуль: охлаждение с ACS2 и дополнительной форсункой Если через смонтированную форсунку не требуется дополнительная струя охлаждающей жидкости, ослабьте установочный винт и извлеките форсунку. Затем вставьте прилагаемый штифт в центр и снова затяните установочный винт. Ручка замка Форсунка СОЖ (Jet) Резьбовая шпилька После установки модуля закройте Примечание для регулируемых открытые отверстия охлаждающей по высоте держателей: перед жидкости прилагаемыми винтами. 9 использованием отрегулируйте высоту. Отрегулируйте высоту с помощью поворотного штифта, затем снова затяните натяжные винты. Инструменты ARNO® | Отрезка и обработка канавок 521
