Каталог ARNO обработка канавок и отрезка 2018 - страница 518

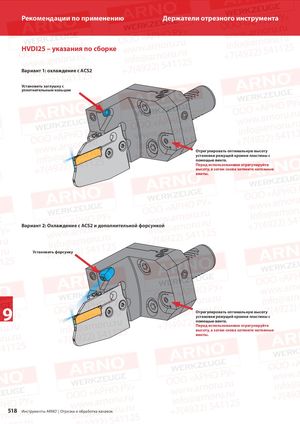

Рекомендации по применению Держатели отрезного инструмента HVDI25 – указания по сборке Вариант 1: охлаждение с ACS2 Установить заглушку с уплотнительным кольцом Отрегулировать оптимальную высоту установки режущей кромки пластины с помощью винта. Перед использованием отрегулируйте высоту, а затем снова затяните натяжные винты. Вариант 2: Охлаждение с ACS2 и дополнительной форсункой Установить форсунку 9 Отрегулировать оптимальную высоту установки режущей кромки пластины с помощью винта. Перед использованием отрегулируйте высоту, а затем снова затяните натяжные винты. 518 Инструменты ARNO® | Отрезка и обработка канавок
