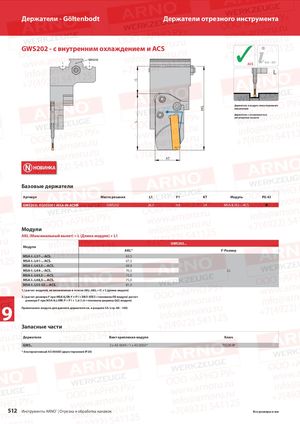

Держатели - Göltenbodt Держатели отрезного инструмента GWS202 - с внутренним охлаждением и ACS GWS202 ✓ ACS 514 – 517 L l1 Держатель и модуль левостороннего AKL исполнения Держатель с возможностью регулировки высоты L KT НОВИНКА Базовые держатели Артикул Место резания L1 F1 KT Модуль PG 43 GWS202L-EQ202001-MSA-IN-ACSN GWS202 26,5 9,8 24 MSA-IL/ILL-..-ACS.  Модули AKL (Максимальный вылет) = L (Длина модуля) + L1 GWS202... Модули AKL1) F-Размер MSA-I.-L37-..-ACS. 63,5 MSA-I.-L41-..-ACS. 67,5 MSA-I.-L43,5-..-ACS. 69,0 MSA-I.-L44-..-ACS. 70,5 2.) MSA-I.-L45,5-..-ACS. 72,0 MSA-I.-L48,5-..-ACS. 75,0 MSA-I.-L55-52-..-ACS. 81,5 1.) расчет модулей, не включенных в список AKL: AKL = l1 + L (длина модуля) 2.) расчет размера F при MSA-IL/IR: F = F1 + EB/2 (EB/2 = половина EB модуля) расчет размера F при MSA-ILL/IRR: F = F1 + 1,6 (1,6 = половина ширины (b2) модуля) 9 Примечание: модули для данного держателя см. в разделе SA (стр. 88 - 100) Запасные части Держатели Винт крепления модуля Ключ GWS.. 2 x AS 0049 / 1 x AS 0050 * T5220-IP * Альтернативный AS 0050D (двухсторонний IP20) 512 Инструменты ARNO® | Отрезка и обработка канавок Все размеры в мм
