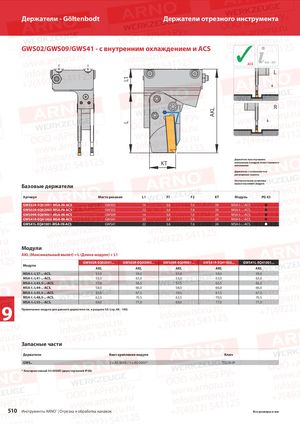

Каталог ARNO обработка канавок и отрезка 2018 - страница 510

Держатели - Göltenbodt Держатели отрезного инструмента GWS02/GWS09/GWS41 - c внутренним охлаждением и ACS ✓ ACS 514 – 517 L L1 R AKL L Держатель прастороннего KT исполнения и модуль левостороннего исполнения Держатель с возможностью регулировки высоты Альтернативная установка правостороннего модуля Базовые держатели Артикул Место резания L1 F1 F2 KT Модуль PG 43 GWS02R-EQ02001-MSA-IN-ACS GWS02 14 3,6 7,6 24 MSA-I.-..-ACS.  GWS02R-EQ02002-MSA-IN-ACS GWS02 22 3,6 7,6 24 MSA-I.-..-ACS.  GWS09R-EQ09001-MSA-IN-ACS GWS09 14 3,6 7,6 24 MSA-I.-..-ACS.  GWS41R-EQ41002-MSA-IN-ACS GWS41 22 3,6 7,6 24 MSA-I.-..-ACS.  GWS41L-EQ41001-MSA-IN-ACS GWS41 22 3,6 7,6 24 MSA-I.-..-ACS.  Модули AKL (Максимальный вылет) = L (Длина модуля) + L1 GWS02R-EQ02001... GWS02R-EQ02002... GWS09R-EQ09001... GWS41R-EQ41002... GWS41L-EQ41001... Модули AKL AKL AKL AKL AKL MSA-I.-L37-..-ACS. 51,0 59,0 51,0 59,0 59,0 MSA-I.-L41-..-ACS. 55,0 63,0 55,0 63,0 63,0 MSA-I.-L43,5-..-ACS. 57,0 56,5 57,5 65,5 65,5 MSA-I.-L44-..-ACS. 58,0 66,0 58,0 66,0 66,0 MSA-I.-L45,5-..-ACS. 59,5 67,5 59,5 67,5 67,5 MSA-I.-L48,5-..-ACS. 62,5 70,5 62,5 70,5 70,5 MSA-I.-L55-..-ACS. 69,0 77,0 69,0 77,0 77,0 9 Примечание: модули для данного держателя см. в разделе SA (стр. 88 - 100) Запасные части Держатели Винт крепления модуля Ключ GWS.. 2 x AS 0049 / 1 x AS 0050 * T5220-IP * Альтернативный AS 0050D (двухсторонний IP20) 510 Инструменты ARNO® | Отрезка и обработка канавок Все размеры в мм
